TECTRA 6120 classic de HOLZ-HER: Un partenaire puissant pour une découpe optimale

La scie à panneaux polyvalente pour l’usinage du bois

Grâce à ses valeurs d'accélération et ses vitesses d'avance élevées, la TECTRA 6120 est même capable d'absorber de grandes quantités de panneaux de manière rationnelle. Cette scie polyvalente est disponible dans différentes longueurs et largeurs de coupe et peut ainsi être adaptée de manière personnalisée aux applications les plus diverses.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Voilà ce que vous propose la TECTRA 6120 classic de HOLZ-HER

  • Dépassement de la lame de scie jusqu’à 82 mm
  • Agrégat de sciage : jusqu'à 11 kW
  • Longueurs de coupe : jusqu'à 4 400 mm
  • Largeurs de coupe : jusqu'à 4 300 mm

Détails techniques

Le pack de commande CUTCONTROL 2

Un poste de travail parfaitement organisé pour un travail efficace, non fatiguant.
Interface graphique 3D pour une utilisation et un déroulement intuitifs

Le pack logiciel haute performance pour les scies à panneaux de HOLZ-HER

Un poste de travail parfaitement organisé est la clé d'un travail efficace, non fatiguant. Avec leur terminal de commande 21,5", les scies à panneaux HOLZ-HER satisfont à toutes les exigences des opérateurs. La tablette ergonomique et ajustable permet l'utilisation de deux imprimantes, d'un scanner, d'un clavier et d'une souris disposés de manière conviviale.

La commande conditionne la capacité de production d'une scie à panneaux horizontale moderne. Sur toutes les scies à panneaux HOLZ-HER, ce sont la commande CUTCONTROL 2 et les packs logiciels préinstallés EASY-PLAN et OPTI-CUT qui assument ce rôle.

Toutes les informations en un coup d’œil :

  • L'interface graphique 21,5" (écran tactile en option) assure l'affichage en taille optimale des graphiques 3D en temps réel et offre une aide à la fabrication entièrement graphique.
  • Grâce à son interface didactique, vos salariés seront rapidement capables de travailler avec la machine, sans perdre de temps en formation.
  • L'affichage optimisé des informations vous séduira pour la qualité de visualisation (les touches et fonctions non utilisées sont masquées).
  • Logiciels d'optimisation OPTI-CUT et EASY-PLAN préinstallés en usine.
  • Attribution des priorités des différentes commandes possible à tout moment, programmation de la commande parallèlement à la découpe.
  • Interface graphique 3D pour une utilisation et un déroulement intuitifs pour coupe NC.
  • Mesurage des cotes de référence commandé par le programme en cas de changement de lame de scie.
  • Affichage d’informations avec indication des mètres linéaires de la scie principale et de l’inciseur.
  • Adaptation individuelle des réglages de fonctions et de paramètres.
  • Les états de service, les intervalles d'entretien et de maintenance ainsi que les données inhérentes à la gestion énergétique programmée séparément sont affichés en temps réel.

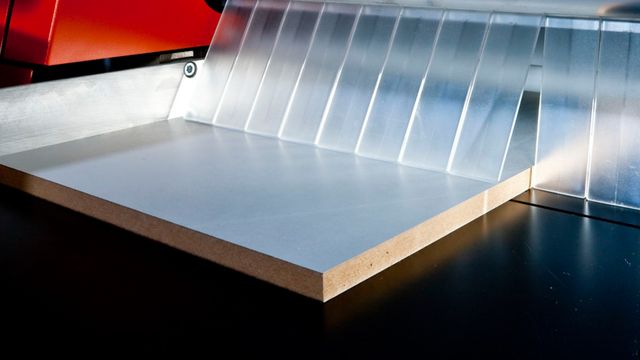

Tables de support massives

Tables de support stables pour une manutention protectrice de vos panneaux

Fonctionnalité élevée, ergonomie parfaite

Du point de vue technique et équipement, la TECTRA 6120 est résolument orientée sur des exigences élevées.

  • Pour une manutention simple et protectrice de vos panneaux.
  • Les tables de support sont stables (1 800 mm) et ne bougent pas, même avec des lots de panneaux lourds. Également disponible en option avec une longueur de 2 400 mm pour les panneaux longs.
  • Les tables de support peuvent être déplacées pour les petits panneaux ou pour faire de la place (option).

Pour encore davantage de confort, la TECTRA 6120 classic peut également être dotée de tables de support et de tables de machine à coussins d’air (en option).

L’agrégat de sciage de la série TECTRA

Parfait triangle de forces sur la ligne de coupe pour une performance de sciage durablement idéale
Réglage automatique et continu de la hauteur de coupe pour un dépassement optimisé de la lame de scie et un bord propre.
Dépassement de la lame de scie jusqu’à 95 mm maxi pour coupe performante de paquets ou des coupes brutes rapides

Puissance et stabilité de fonctionnement

L'exécution optimisée en fonte rigide et l'utilisation de guides linéaires garantissent un résultat de coupe absolument parfait. Parfait triangle de forces sur la ligne de coupe pour une performance de sciage durablement idéale grâce à la construction aboutie des guides du chariot de sciage et de la crémaillère, ne nécessitant aucune maintenance.

  • Moteur de scie principale - Disponible dès l’équipement de série avec un puissant moteur de 11 kW (7 kW pour la version classic). Pour une plus grande puissance, la TECTRA peut être dotée d'un moteur plus performant de 15 kW (11 kW pour la version classic).
  • Dépassement de la lame de scie - 95 mm maxi (82 mm pour la version classic) pour coupe performante de paquets ou des coupes brutes rapides
  • Le chariot de sciage - Avec un diamètre de lame de scie de 350 mm, le réglage automatique et continu de la hauteur de coupe garantit un dépassement optimisé de la lame de scie et permet d’obtenir un bord propre.
  • Réglage motorisé de la hauteur de rainure - Profondeur de rainurage réglable de 0 à 30 mm, programmable via la commande et l'optimisation.
  • Programme de rainurage bidirectionnel en mode de coupe rapide (FCM) - Garantit des temps de cycle ultra rapide lors du rainurage : le rainurage est également possible lors du retour du chariot de sciage !
  • Limitation automatique de longueur de coupe - Identifie l’extrémité du panneau par capteur optique : aucune course inutile du chariot de sciage, spécialement pour les coupes manuelles.
  • Système automatisé optimisé pour la longueur de coupe - Le chariot de sciage est commandé via l'optimisation - Prépositionnement du chariot de sciage en dessous du panneau, le début et la fin de la coupe sont calculés, les courses sans coupe sont réalisées à une vitesse maximale.
  • Inciseur électrique réglable - Permet le réglage simple et parfait de l'inciseur via l'écran, en très peu de temps et à moindre effort.
  • Agrégat de postformage puissant (option) - Pour la découpe sans éclats des chants postformés et autres chants finis jusqu’à une épaisseur de chant de 50 mm.
  • Système de serrage à changement rapide pour scie principale et inciseur - Garantit le serrage précis des lames de scie et des temps d'arrêt très courts lors du changement de scie.
  • Aspiration centralisée embarquée - La poussière est aspirée directement là où elle est produite.

Pousseur à programmation libre

Pousseur à programmation libre, monté sur guides linéaires avec servo-entraînement dynamique

Les pinces de serrage en version flottante compensent le serrage vers le haut dans les lots de panneaux.

Avec ses guides linéaires trempés, la construction mécano-soudée stable garantit un fonctionnement précis et silencieux. Un entraînement direct par crémaillère et la prise de cote absolue sans contact permettent une précision élevée de positionnement.

Précision et sécurité de fonctionnement durables grâce à des composants de haute qualité tels que des guides linéaires trempés et couverts sur tous les axes. Potences mobiles et bâtis de machine optimisés et extrêmement rigides pour d'excellents résultats d'usinage. Uniquement chez HOLZ-HER :

  • garantie de 10 ans sur tous les guides linéaires !

Les pinces de serrage de panneaux version classic

Les pinces de serrage flottantes compensent les inégalités au niveau des panneaux/paquets.
Des butées commandées sont disponibles en option pour des éléments surplaqués
Les pinces de serrage rentrent dans les poutres évidées.

Maintien parfait : les pinces de serrage de panneaux de la version classic

Sur la scie TECTRA 6120 classic, les trois premières pinces de serrage ont été spécifiquement conçues en étroite combinaison, pour la découpe en bandes. Toutes les pinces de serrage sont montées sur paliers flottants et peuvent compenser les inégalités au niveau des panneaux et des paquets grâce à un guide linéaire. Des butées commandées sont disponibles en option pour une découpe précise des éléments surplaqués.

Système optimisé de coupe de chute pour des découpes sans restes. Les pinces de serrage rentrent dans les poutres évidées. Les panneaux peuvent être entièrement utilisés lors de l’usinage.

Système de coupe de chutes dans la poutre de pression

Système de coupe de chutes

Système optimisé de coupe de chute pour des découpes sans restes. Les pinces de serrage rentrent dans les poutres évidées. Les panneaux peuvent être entièrement utilisés lors de l’usinage.

Module d’optimisation EASY-PLAN

Le logiciel d’optimisation EASY-PLAN, installé de série

EASY-PLAN : son nom est son programme

Le logiciel d’optimisation EASY-PLAN installé de série dispose de toutes les fonctions, telles que :

  • Saisie des données matériau et des données de listes de pièces.
  • Aperçu de la commande
  • Aperçu des plans de coupe des commandes optimisées (représentation sur un même niveau)
  • Représentation graphique du résultat en fonction du matériau.
  • Un affichage donne des informations sur les formats de matériaux, de panneaux et de chutes requis par commande.
  • Une remise à l’état initial de toutes les commandes avec réservation en retour dans la liste de pièces est possible à tout instant.

La saisie des données matériau donne des informations sur la longueur, la largeur et l’épaisseur du matériau, puis sur la quantité en stock, l’orientabilité compte tenu des dimensions, la désignation du matériau, le numéro de type et le délignage. Les numéros d’éléments, les numéros de position, le nombre de pièces, la longueur et la largeur font partie des données de listes de pièces.

Module d’optimisation OPTI-PRO

OPTI-CUT sert à implanter, gérer et optimiser les commandes.

OPTI-CUT : pour faciliter encore le travail

OPTI-CUT sert à implanter, gérer et optimiser les commandes. Le logiciel d’optimisation OPTI-CUT intégré existe également en pack combiné avec version machine et bureau (OPTI-BASE).

  • En coupe NC, le logiciel fournit en continu des informations sur la commande en cours.
  • Un module complémentaire importe les listes de pièces à partir de programmes utilisateurs.
  • Configuration simple de tous les réglages système
  • Représentation graphique des listes de pièces optimisées par matériau
  • Création et gestion de listes de chants avec listes de propositions de chants prédéfinies
  • L'adaptation des longueurs de coupes définie à partir du logiciel réduit considérablement les temps de cycles.

Module d’optimisation OPTI-PRO

L’optimisation professionnelle en pack complet incluant une multitude de modules supplémentaires.

OPTI-PRO : l'optimisation premium

L’optimisation professionnelle en pack complet incluant une multitude de modules supplémentaires. Ce pack d'optimisation en option pour le logiciel de sciage est équipé pour faciliter la saisie rapide de données, ainsi que pour le transfert simple de données de coupe à partir de programmes de la branche ou ERP via une interface CSV. Par exemple, l' OPTI-PRO peut calculer les temps de coupe et se charger pour vous de la gestion des matériaux des chants . Les façades avant de meubles peuvent évidemment être reproduites via le module d’éléments de bloc. Autres modules performants possibles :

  • Gestion des commandes
  • Gestion des matériaux et des revêtements
  • Récupération de données
  • Configuration
  • Représentation du résultat
  • Réservation des matériaux
  • Saisies de chants et de rainurage
  • Amorçage des coupes
  • Optimisation des éléments de bloc
  • Calcul des chants, récupération de données
  • Export de toutes les données
  • Calcul du temps de coupe
  • Impression d'étiquettes au bureau
  • Pièces répétitives de remplissage
  • Optimisation des poutres
  • Commandes regroupées
  • Deuxième licence

Bon à savoir

Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


L'ECO Mode vous aide à économiser de l'électricité et de l'énergie.

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour scies à panneaux horizontales de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus

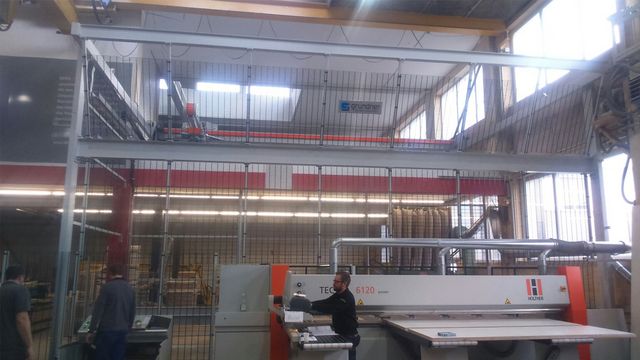

Références
