SECTOR 1254 : Nous avons travaillé dur pour vous faciliter la tâche !

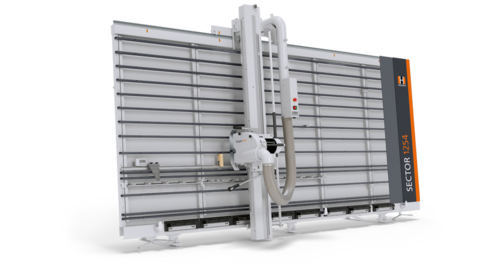

Scies à panneaux verticales de HOLZ-HER SECTOR 1254

La scie à panneaux verticale SECTOR 1254 de HOLZ-HER allie une technologie éprouvée née de plus de 50 années d’expérience à un bâti solide et vous offre un rapport qualité-prix exceptionnel. La SECTOR 1254 est disponible en deux variantes de bâti avec des longueurs de coupe de 3 300 à 5 300 mm et une hauteur de coupe de 1 900 ou 2 200 mm. La profondeur de coupe est de 60 mm.

La scie à panneaux verticale permet le traitement des panneaux par un seul opérateur, du stock jusqu’à l’élément fini, précisément découpé.

Le champ d'application de la scie à panneaux horizontale HOLZ-HER peut être étendu au besoin par des accessoires HOLZ-HER d'origine, tels que le système d'incision breveté Super Cut de HOLZ-HER. Ce dernier est doté de deux couteaux qui incisent les panneaux stratifiés pour une qualité de chants sans éclats et une précision au dixième de millimètres près. Le logiciel professionnel d’optimisation de coupe Opti-Base V-Cut est également disponible en option, pour des résultats d’optimisation impeccables grâce à une parfaite utilisation des matériaux.


Voilà ce que vous propose la SECTOR 1254 de HOLZ-HER

Optimisation de la coupe avec Opti-Base V-Cut
Le système d'incision breveté SuperCut

Bon à savoir

Optimisation de la coupe avec Opti-Base V-Cut

Optimisation de la coupe avec Opti-Base V-Cut

Système d’optimisation de coupe - Instructions étape par étape pour une découpe efficace des panneaux

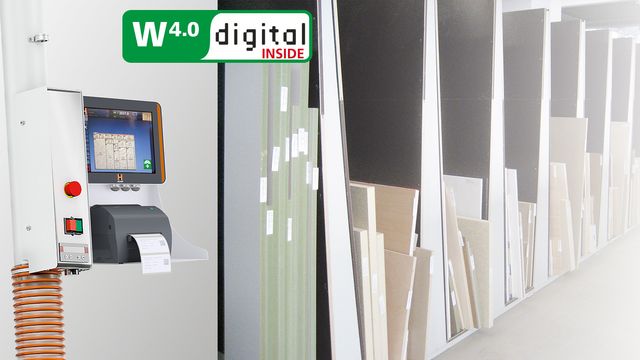

Avec le système d’optimisation de coupe professionnel OptiBase V-Cut de HOLZ-HER, vous obtenez toujours le meilleur résultat d’optimisation grâce à une parfaite utilisation des matériaux. L’interface utilisateur ergonomique et l’écran tactile 10 pouces permettent une utilisation et une gestion simples et rapides des commandes, des matériaux et des listes de pièces. L’imprimante à étiquettes pour les machines HOLZ-HER, incluse dans le pack, permet une identification sans ambiguïté des pièces.

Vous contribuez ainsi à l’optimisation de la coupe

  • Avec le logiciel d’optimisation pour scies à panneaux verticales, vous optimisez vos plans de coupe sans effort.
  • La quantité de chutes est considérablement réduite et gérée de manière professionnelle avec l’étiquetage.
  • Vous avez le choix - soit vous importez via la connexion réseau/par clé USB vos plans de coupe préparés au bureau, soit vous les saisissez directement sur l’écran tactile.
  • Parfaite utilisation des matériaux et rendement élevé grâce au logiciel intelligent.

Vos avantages

  • Importation des listes de pièces depuis divers programmes de la branche (Cabinet Control, Imos, OSD, interface CSV, etc.)
  • Rédaction de listes de pièces au bureau avec chants / revêtements / surcote / séquencement de la production / etc.
  • Impression d’étiquettes avec toutes les infos connues comme datamatrix / com. / cote / chants / revêtements / etc.
  • Manipulation plus rapide au niveau de la machine, étant donné que le travail d’optimisation a déjà été effectué au bureau et que l’écran affiche toutes les données et étapes de travail.
  • Gestion et enregistrement des chutes (stockage de chutes toujours actif)
  • Stockage de chutes programmable pour les panneaux et les revêtements
  • Connexion réseau (la machine peut être intégrée au réseau afin que toutes les chutes puissent également être identifiées au bureau et que les résultats optimisés s’affichent directement sur la machine)
  • Plug to play

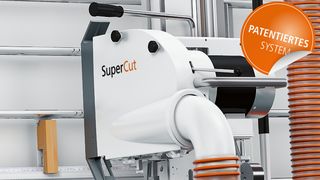

L’incision pour une coupe parfaitement précise

SuperCut est le système de notation breveté HOLZ-HER.

SuperCut est le système d'incision breveté de HOLZ-HER. Il permet d’obtenir des découpes prêtes au placage avec un seul réglage de base.

  • Deux couteaux en HSS incisent la surface des panneaux plaqués à la largeur exacte de la lame de scie.
  • Puis, la scie circulaire vient découper le panneau sans aucun éclat de surface, que celle-ci soit dure, cassante ou fibreuse.
  • Résultat : un chant parfaitement lisse prêt à être usiné.
  • SuperCut est facile à régler par le biais d’une échelle de mesure.
  • À tout moment, SuperCut peut être installé a posteriori sur toutes les scies à panneaux SECTOR.

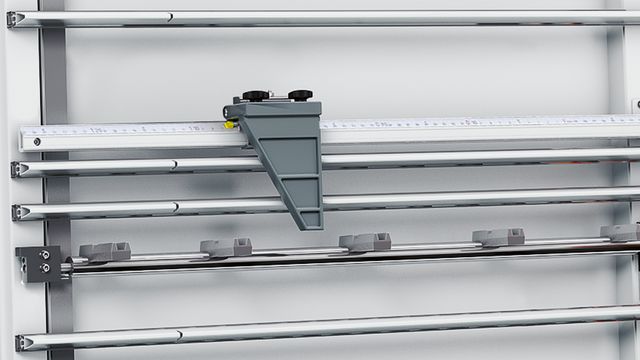

Butée longitudinale

Affichage manuel des dimensions pour le réglage de la longueur dans la section verticale
Affichage des dimensions numériques pour le réglage de la longueur dans la section verticale.

Affichage manuel ou numérique (en option) des cotes pour le réglage de la longueur en coupe verticale ;

  • Plaque de butée rallongée pour pièces étroites.
  • Paramétrage simple et précis de la cote souhaitée.
  • Si non nécessaire, peut se rabattre en toute simplicité.

Support de pièce médiant optimisé

Le support de la pièce intermédiaire peut être déplacé rapidement et monté à la hauteur optimale pour un travail ergonomique.

Facilement escamotable, le support de pièces intermédiaire est à hauteur optimale pour un travail ergonomique.

Châssis

Enclume pour scie à panneaux verticale

Le dispositif pour pièces étroites empêche le basculement des panneaux entre les barres d‘appui au-dessus du support de pièces médian.

Pupitre de commande

Le panneau de contrôle fonctionnel au niveau des yeux garantit une utilisation facile.

Le pupitre de commande fonctionnel à hauteur des yeux garantit une utilisation simplifiée.

Version numérique

  • Affichage numérique pour la découpe horizontale. (Option)
  • Réglage de cotes précis, même pour les coupes horizontales aux extrémités.

Butée à liteaux

Arrêt de bande pour couper des mesures répétitives dans la section horizontale.

Pour la découpe de cotes répétitives en coupe horizontale. La cote souhaitée est paramétrée une seule fois, épaisseur de la lame de scie en sus. Toutes les coupes suivantes seront exécutées selon les mêmes paramètres. (Option)

La qualité en propre régie, de la plaque d’acier à la machine finie

Fabrication en interne des bâtis des scies à panneaux verticales

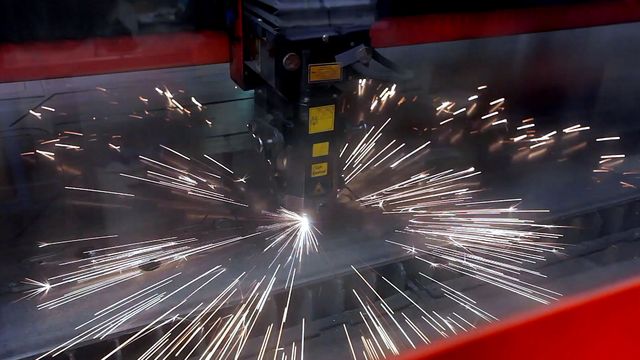

HOLZ-HER usine jusqu’à 2 200 tonnes d'acier et d’aluminium dans ses propres ateliers de construction métallique. Un dispositif de découpe laser à alimentation entièrement automatique assure la découpe optimisée de plaques d’acier jusqu’à 25 mm d’épaisseur. HOLZ-HER peut donc utiliser l’épaisseur idéale de matériau pour toutes les pièces de construction où la robustesse est essentielle.

Avec une force de compression nominale de 400 tonnes, plusieurs presses plieuses hydrauliques garantissent une forme parfaite des éléments grâce à l'automatisation de la mesure de l’épaisseur du matériau et de la commande de pression de la presse.

Les différentes pièces sont soudées avec le plus grand soin. Grâce aux installations de soudage de conception optimale, votre machine vous offre une constance de qualité élevée.

Les bâtis entièrement mécano-soudés sont fraisés avec une extrême précision sur plusieurs fraiseuses longitudinales. Ainsi, toutes les surfaces sont préparées de façon optimale au montage ultérieur des guides et des agrégats.


Plus d'informations

Téléchargements

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

Brochure SECTOR 1254 (PDF, 778 KB)

Caractéristiques techniques

Ouvrir le tableau

Autres illustrations

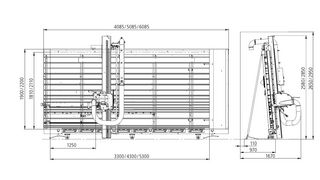

Données techniques et dimensions SECTOR 1254
