SECTOR 1255 : Précision verticale en phase avec une ergonomie parfaite

Scies à panneaux verticales de HOLZ-HER

La scie à panneau stationnaire permet le traitement des panneaux par un seul opérateur, du stock jusqu’à l’élément fini et précisément découpé. Elle séduit en alliant maniabilité et ergonomie d'utilisation.

La SECTOR 1255 est disponible dans différentes variantes de bâti avec des longueurs de coupe de 3 300 à 6 300 mm et des hauteurs de coupe de 1 900 à 2 200 mm. La profondeur de coupe est de 60 mm. Des longueurs spéciales jusqu'à 8 300 mm sont possibles sur demande.

Le champ d'application de la scie à panneaux horizontale HOLZ-HER peut être étendu au besoin par des accessoires HOLZ-HER d'origine, tels que le système d'incision breveté Super Cut de HOLZ-HER. Ce dernier est doté de deux couteaux qui incisent les panneaux stratifiés pour une qualité de chants sans éclats et une précision au dixième de millimètres près. Autre option possible, le logiciel professionnel d’optimisation de coupe Opti-Base V-Cut.

HOLZ-HER offre également la solution idéale pour l’usinage des matériaux composites, absolument incontournables dans l’architecture moderne et donc d'une grande importance pour de nombreux fabricants. Avec la variante d’équipement SECTOR 1255V, HOLZ-HER offre la scie à panneaux parfaite pour l’usinage de l’ALUCOBOND®, du DIBOND® et matériaux similaires , et convainc par sa grande précision de coupe et d’équerrage.


Voilà ce que vous propose la SECTOR 1255 de HOLZ-HER

Optimisation de la coupe avec Opti-Base V-Cut
Le système d'incision breveté SuperCut

Bon à savoir

Optimisation de la coupe avec Opti-Base V-Cut

Optimisation de la coupe avec Opti-Base V-Cut

Système d’optimisation de coupe - Instructions étape par étape pour une découpe efficace des panneaux

Avec le système d’optimisation de coupe professionnel OptiBase V-Cut de HOLZ-HER, vous obtenez toujours le meilleur résultat d’optimisation grâce à une parfaite utilisation des matériaux. L’interface utilisateur ergonomique et l’écran tactile 10 pouces permettent une utilisation et une gestion simples et rapides des commandes, des matériaux et des listes de pièces. L’imprimante à étiquettes pour les machines HOLZ-HER, incluse dans le pack, permet une identification sans ambiguïté des pièces.

Vous contribuez ainsi à l’optimisation de la coupe

  • Avec le logiciel d’optimisation pour scies à panneaux verticales, vous optimisez vos plans de coupe sans effort.
  • La quantité de chutes est considérablement réduite et gérée de manière professionnelle avec l’étiquetage.
  • Vous avez le choix - soit vous importez via la connexion réseau/par clé USB vos plans de coupe préparés au bureau, soit vous les saisissez directement sur l’écran tactile.
  • Parfaite utilisation des matériaux et rendement élevé grâce au logiciel intelligent.

Vos avantages

  • Importation des listes de pièces depuis divers programmes de la branche (Cabinet Control, Imos, OSD, interface CSV, etc.)
  • Rédaction de listes de pièces au bureau avec chants / revêtements / surcote / séquencement de la production / etc.
  • Impression d’étiquettes avec toutes les infos connues comme datamatrix / com. / cote / chants / revêtements / etc.
  • Manipulation plus rapide au niveau de la machine, étant donné que le travail d’optimisation a déjà été effectué au bureau et que l’écran affiche toutes les données et étapes de travail.
  • Gestion et enregistrement des chutes (stockage de chutes toujours actif)
  • Stockage de chutes programmable pour les panneaux et les revêtements
  • Connexion réseau (la machine peut être intégrée au réseau afin que toutes les chutes puissent également être identifiées au bureau et que les résultats optimisés s’affichent directement sur la machine)
  • Plug to play

L’incision pour une coupe parfaitement précise

SuperCut est le système de notation breveté HOLZ-HER.

SuperCut est le système d'incision breveté de HOLZ-HER. Il permet d’obtenir des découpes prêtes au placage avec un seul réglage de base.

  • Deux couteaux en HSS incisent la surface des panneaux plaqués à la largeur exacte de la lame de scie.
  • Puis, la scie circulaire vient découper le panneau sans aucun éclat de surface, que celle-ci soit dure, cassante ou fibreuse.
  • Résultat : un chant parfaitement lisse prêt à être usiné.
  • SuperCut est facile à régler par le biais d’une échelle de mesure.
  • À tout moment, SuperCut peut être installé a posteriori sur toutes les scies à panneaux SECTOR.

Poutre de sciage en haut et en bas

La barre de scie ci-dessus avec le verrouillage pneumatique, peut être actionnée par le panneau de commande à la pression d'un bouton.
La barre de scie ci-dessus avec le verrouillage pneumatique, peut être actionnée par le panneau de commande à la pression d'un bouton.

Poutre de sciage avec blocage pneumatique en haut et en bas, commandé par pression de touche depuis le pupitre opérateur. Détection automatique des points de coupe incluse pour la découpe verticale.

Agrégat de sciage pour la découpe horizontale

Unité de scie avec blocage pneumatique pour coupe horizontale

Agrégat de sciage avec blocage pneumatique pour la découpe horizontale et réglage fin électrique directement sur le pupitre de commande.

Butée longitudinale numérique à réglage fin

Arrêt longitudinal numérique avec réglage fin

Affichage numérique pour la découpe verticale, avec réglage fin sur guide linéaire trempé (en option).

Dispositif de coupe d’angle GeoMetric

Dispositif de coupe d'angle GeoMetric Avec le dispositif de coupe d'angle mobile, des angles de coupe allant jusqu'à 45 ° peuvent être réalisés de manière simple

Le dispositif de coupe d’angle mobile permet de réaliser des angles de coupe jusqu’à 45° en toute simplicité. Pour ce faire, le dispositif de coupe d’angle est fixé sur la scie avec réglage du degré. Deux ventouses mobiles fixent le panneau posé. La machine procède ensuite à la découpe horizontale ou verticale. La simplicité du changement d'outil permet de monter le dispositif de coupe d’angle à droite et à gauche du point de coupe.

Butée à liteaux

L'arrêt de bande assure une coupe répétable à la largeur des pièces à usiner.

La butée à liteaux assure une découpe répétée en largeur du panneau. Une fois le réglage effectué, les bandes seront toujours découpées de manière identique.

SECTOR 1255V pour l’ALUCOBOND®, le DIBOND® et les matériaux similaires.

Le SECTOR 1255V pour les composites comme Aluconbond, Dibond etc.
Nettoyer les composites avec la scie à panneaux verticale SECTOR 1255V de HOLZ-HER.
Nettoyer les composites avec la scie à panneaux verticale SECTOR 1255V de HOLZ-HER.

La solution brillante pour matériaux composites

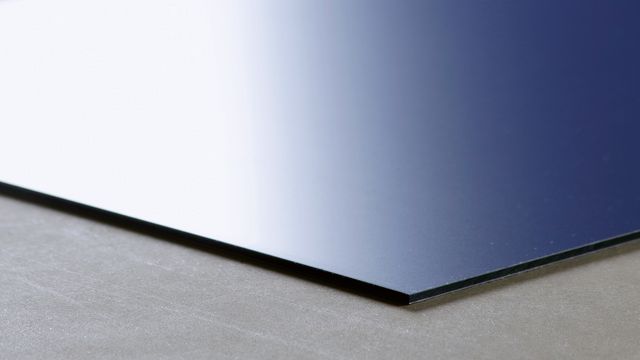

Les matériaux composites font partie intégrante de l’architecture moderne. Les produits innovants enthousiasment aussi bien pour les constructions neuves que les constructions anciennes rénovées. Ces matériaux sont mis en œuvre pour les solutions géométriques, les surfaces extrêmement lisses, les lignes propres et les angles précis mais aussi naturellement les surfaces ondulées et les applications complexes.

Un usinage rentable et précis de matériaux polyvalents nécessite une scie à panneaux performante avec des fraises à profiler spéciales. La SECTOR 1255V saura vous convaincre dans son ensemble de par sa grande rigidité. Celle-ci est due au châssis entièrement soudé à structure autoporteuse. Précision de coupe et équerrage très précis sont ainsi garantis.

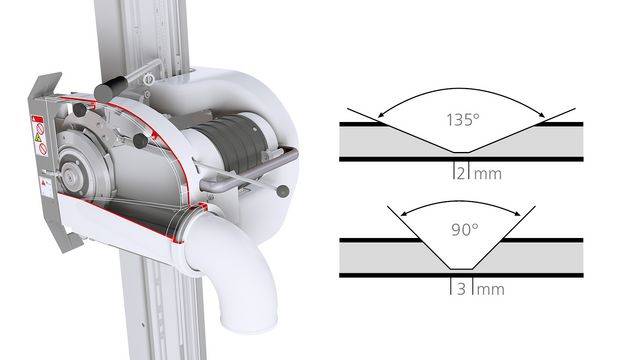

Rainurage à 90° et 135°

Les fraises à profiler disponibles pour des chanfreins jusqu’à 90° ou 135° réalisent des rainures en V ou à angle droit au verso des panneaux composites. Le revêtement en aluminium et une partie du noyau en plastique du panneau restent en place. La faible épaisseur du matériau restant permet un chanfreinage. La forme de la rainure donne automatiquement le rayon de courbure.

Pack matériaux composites

  • Sabot de pression spécial avec niche pour fraise et rouleau palpeur.
  • Affichage numérique horizontal des cotes.
  • Deux butées longitudinales supplémentaires pour la découpe verticale (autres butées longitudinales possibles).
  • Contrepoids adapté à l’agrégat de sciage.
  • Lame de scie HW incluse, Ø 250 mm pour les matériaux composites au lieu de la lame de scie standard.

La qualité en propre régie, de la plaque d’acier à la machine finie

Fabrication en interne des bâtis des scies à panneaux verticales

HOLZ-HER usine jusqu’à 2200 tonnes d'acier et d’aluminium dans ses propres ateliers de construction métallique. Un dispositif de découpe laser à alimentation entièrement automatique assure la découpe optimisée de plaques d’acier jusqu’à 25 mm d’épaisseur. HOLZ-HER peut donc utiliser l’épaisseur idéale de matériau pour toutes les pièces de construction où la robustesse est essentielle.

Avec une force de compression nominale de 400 tonnes, plusieurs presses plieuses hydrauliques garantissent une forme parfaite des éléments grâce à l'automatisation de la mesure de l’épaisseur du matériau et de la commande de pression de la presse.

Les différentes pièces sont soudées avec le plus grand soin. Grâce aux installations de soudage de conception optimale, votre machine vous offre une constance de qualité élevée.

Les bâtis entièrement mécano-soudés sont fraisés avec une extrême précision sur plusieurs fraiseuses longitudinales. Ainsi, toutes les surfaces sont préparées de façon optimale au montage ultérieur des guides et des agrégats.
