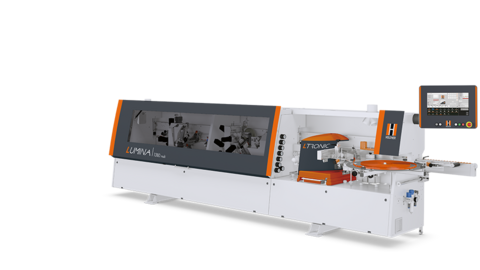

Plaqueuse de chants LUMINA 1380 multi: Technique de fraisage multifonction haute qualité et continue

Plaqueuse de chants LUMINA 1380 multi avec technologie de fraisage multifonctionnelle

La LUMINA 1380 multi offre une combinaison unique pour l’usinage des panneaux : deux systèmes pour un joint invisible absolument parfait. Il s'agit du système d'encollage Glu Jet pour l'utilisation de série de colle PUR et de LTRONIC, la nouvelle unité pour chants laser de HOLZ-HER, imbattable en termes de rapidité et de rentabilité. Jusqu’à 20 axes à commande numérique offrent ici une automatisation et une productivité maximales.

La LUMINA 1380 multi de HOLZ-HER offre une technique de fraisage multifonction continue, équipée d’outils progressifs et de porte-outils revolver. Il est ainsi possible de réaliser différents rayons et applications avec chanfrein 45° par simple pression de touche. Avec la LUMINA 1380 multi, vous réduisez considérablement vos temps d’équipement et vous pouvez à tout moment intercaler vos petites séries.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Voilà ce que vous propose la série LUMINA de HOLZ-HER

Voilà ce que vous propose la LUMINA 1380 multi de HOLZ-HER

Détails techniques

iTronic pour une automatisation intelligente

Composants fonctionnels iTronic

1. Lame adaptative

Lame entièrement adaptative qui adapte la pression en fonction de l’épaisseur et de la hauteur de chant. Vos avantages :

  • La pression est toujours adaptée au type de chant
  • Plus de vibrations inutiles
  • Usure réduite

2. Zone de pression adaptative

La pression de contact de chaque rouleau est adaptée en fonction de l’utilisation par un système pneumatique intelligent. Vos avantages :

  • Taux de rebuts réduits au minimum
  • Plus besoin de réaliser des prototypes au préalable
  • Un résultat d’usinage optimal même en cas de changement fréquent d’application

3. Commande automatique de la quantité de colle

Commande automatique, adaptée aux besoins de la quantité de colle via la sélection du programme : Un encollage toujours optimal sur :

  • les différents types de panneaux comme les panneaux d’aggloméré ou de médium
  • les différentes épaisseurs de panneaux
  • les différentes vitesses d’avance
  • Colle EVA et PUR
  • Adaptation aux paramètres d'usinage des différents fabricants de colle

4. Cycle de rinçage automatique

Cycle de rinçage pour colle PUR entièrement automatisé intégré à la commande, sur simple pression de touche. Ce faisant, l’agrégat est automatiquement rincé avec la bonne quantité de nettoyant, température et pression de contact. (Le rinçage est obligatoire après 48 heures = temps de réaction de la colle).  Vos avantages :

  • Le meilleur système du marché
  • Colle PUR toujours sous contrôle
  • Élimination du risque d’erreur au cours du rinçage

5.  Surveillance des restes de colle

Le système surveille automatiquement la quantité de colle restante et les mètres linéaires pouvant encore être produits via un capteur spécifique et l'affiche sur la commande pour en informer l’opérateur. Vos avantages :

  • L’opérateur sait à tout moment combien il lui reste de mètres linéaires à produire
  • Surveillance professionnelle du processus de rinçage
  • Optimisation de la colle restante dans le système au cours du processus de rinçage

fa.s.t. setting technology

fa.s.t. setting technology

fa.s.t. ou « Rééquipement dans l’intervalle » appartient aussi aux thématiques les plus en vogue pour améliorer la productivité du placage de chants. fa.s.t. vous permet d’utiliser simultanément différents types d’usinage sur la même plaqueuse de chants. Par exemple, il est possible de lancer l’agrégat de copiage d’angle ou d'y ajouter intelligemment l’inclinaison de l’agrégat de coupe en bout sans nécessiter un fonctionnement à vide pour rééquiper la machine.

Commande Edge Control

Commande PC de HOLZ-HER : des standards élevés pour une utilisation sûre à long terme

Commande Edge Control

Écran couleur tactile 18,5" au format 16:9. Commande performante avec utilisation ultra simple pour un équipement et un rééquipement rationnel.

  • Écran couleur tactile 18,5" de série.
  • Interface graphique, toutes les informations en texte clair et/ou graphique.
  • Utilisation simple : pupitre de commande rotatif et inclinable à hauteur des yeux.
  • Sélection simplifiée des programmes par noms et numéros.
  • Mémoire de programmation importante pour chaque application.
  • Sélection individuelle des agrégats avec les fonctions valeurs de consigne, points d'extrémité et rectifications d'outils paramétrables en valeurs de base.
  • Indications des défauts en texte clair.
  • Gestion individuelle jusqu’à dix utilisateurs avec protection par mot de passe et droits individuels.
  • Connexion réseau
  • Maintenance en ligne, échange rapide de données avec le SAV HOLZ-HER.
  • Interface à code-barres.

Alimentation en chants avec SYNCHRO

Alimentation en chants avec SYNCHRO
Alimentation en chants avec SYNCHRO
Alimentation en chants avec SYNCHRO

Alimentation en chants avec SYNCHRO

Magasin de chants avec entraînement Synchro. Grâce à l'adaptation synchrone à la vitesse d'avance, le magasin garantit des écarts courts entre les panneaux et permet d'optimiser dans le même temps les dépassements de chants.

Angle d'entrée faible en raison de la conception de la buse - alimentation en chants en bois massif jusqu'à 15 mm sans difficulté.

Calibrage

Calibrage
  • Réglage de la hauteur inclus pour une coupe optimale.

Unité interchangeable pour chants laser LTronic

Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser
Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser
Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser

Unité pour chants laser Ltronic

L'unité pour chants laser LTronic est spécialement conçue pour la gamme LUMINA et usine tous les chants à couche fonctionnelle disponibles sur le marché. Pour l’usinage des chants laser, HOLZ-HER met à votre disposition deux modules NIR :

  • Module NIR pour des hauteurs de chants jusqu'à 23 mm (standard)
  • Module NIR+pour hauteurs de chants jusqu'à 45 mm (option)
    (NIR = Near Infrared Radiation)

Opérationnelle dès le démarrage : la nouvelle unité Ltronic ne requiert ni temps de chauffe au démarrage, ni phases de chauffe durant l’usinage. De plus, tout le système fonctionne sans aucun bruit, ce qui offre à l’utilisateur un avantage indéniable comparé aux autres systèmes. Les besoins en nettoyage se limitent au strict minimum : seule la vitre de protection intégrée du module NIR doit être nettoyée une fois par semaine.

L'un des points forts est la bibliothèque de chants entièrement intégrée dans la commande. Les chants coextrudés et post-extrudés les plus courants y sont déjà préenregistrés et sont facilement sélectionnables par l’utilisateur via l’écran tactile de série. Chaque chant laser requiert un apport d’énergie spécifique, qui dépend par exemple de l’épaisseur ou de la couleur du chant. Après avoir fait votre choix, Ltronic règle automatiquement les besoins en énergie. Avec sa bibliothèque de chants, HOLZ-HER vous apporte une solution exemplaire.

Station d'encollage interchangeable Glu Jet automatic

Chauffe, changement de colle et nettoyage en seulement 3 minutes

Rechargement automatique

  • Le vérin presse la cartouche ou les granulats contre les systèmes de chauffe. Lorsqu'il atteint une certaine position, un capteur donne le signal à la commande de recharger. Tant qu'un panneau est en cours d'usinage, le rechargement est retardé, et ce jusqu'à la fin de l'opération. Le vérin revient automatiquement à sa position initiale. Une nouvelle cartouche (ou les granulats) tombe du réservoir à cartouches dans le réservoir de chauffe et est mise sous pression.
  • Le fraisage sous jet permet le nettoyage automatique du système, par exemple pour le lavage de colles PUR.

Glu Jet automatic est monté en tant que système d'encollage interchangeable sur un chariot de préparation en alternance avec LTronic. Le changement se fait en 2 minutes maxi, via une interface haute précision avec attachement HSK et technologie CNC.

Zone de pression motorisée

Zone de pression à entraînement synchrone avec ajustement automatique à la vitesse d'avance
Zone de pression à entraînement synchrone avec ajustement automatique à la vitesse d'avance

Zone de pression à entraînement synchrone avec adaptation automatique à la vitesse d'avance. Rouleaux de pression droits et coniques pour un joint de colle parfait.

  • Avec axe à commande numérique pour le réglage mécanique à l'épaisseur de chant correspondante (option).

Agrégat de coupe en bout pneumatique

Agrégat de coupe en bout pneumatique - 60 mm
Agrégat de coupe en bout pneumatique - 60 mm

Pour la coupe en bout droite ou inclinée de chants fins ; inclinable pneumatiquement de série jusqu’à 10 degrés. Version haute qualité avec bâti monobloc en fonte.

Moteurs de scie à double guidage pour une découpe précise des dépassements de chants.

Agrégat de fraisage 1380 multi

Agrégat lourd standard doté d'un palier amortisseur de chocs
Agrégat lourd standard doté d'un palier amortisseur de chocs
Agrégat lourd standard doté d'un palier amortisseur de chocs

Agrégat lourd standard doté d’un palier amortisseur de chocs et de grands rouleaux palpeurs pour des résultats parfaits, même avec des vitesses d’avance élevées.

Parfaite reproductibilité, par simple pression de touche, grâce à la mécanique sans jeu et aux six axes à commande numérique de haute précision. Palpage horizontal via des rouleaux palpeurs à contact oblique en nickel chimique, spécialement conçu pour l’usinage de chants modernes haute brillance.

  • Avec outil progressif

Agrégat de copiage multi

Agrégat de fraisage par copiage avec quatre axes à commande numérique de série
Agrégat de fraisage par copiage avec quatre axes à commande numérique de série
Agrégat de fraisage par copiage avec quatre axes à commande numérique de série

Agrégat de copiage avec quatre axes à commande numérique de série

Copiage sans compromis jusqu’à 60 mm d’épaisseur de panneau.

Réglage des agrégats sur guides linéaires. Avec des buses soufflantes de série devant les rouleaux palpeurs pour le soufflage des copeaux devant les zones de palpage. Programme spécial tablettes d’étagères inclus, pour l’usinage optimal de tablettes aux angles arrondis.

La touche va-et-vient automatique copie frontalement sans dépassement du matériau et laisse pour le chant longitudinal le dépassement optimal pour l’usinage suivant avec le racleur à rayon.

  • Avec outil revolver en option.

Agrégat de raclage multi

Agrégat de raclage multi
Racleur agrégat multi pour un lissage parfait des rayons et des chanfreins sur des arêtes en plastique à deux profils.

Pour un lissage parfait des rayons et chanfreins des chants en PVC avec deux profils. L’agrégat est doté d’une mécanique sans jeu et d’axes à commande numérique haute précision, qui garantissent un positionnement parfaitement reproductible. Il suffit de sélectionner le profil souhaité de l’outil progressif sur l’écran tactile grand format 18,5 pouces et l’agrégat se positionne de manière entièrement automatique.

Racleur de surface (à plongée contrôlée)

Grattoir de surface (utilisation contrôlée)

Finition propre de la surface. À plongée contrôlée avec deux lames réversibles HW, utilisables sur 4 côtés. Plus aucune finition manuelle requise.

Racleur de surface (avec pré-palpage et post-palpage)

Racleur de surface avec pré-palpage et post-palpage pour le placage de chants

Finition propre de la surface avec pré-palpage et post-palpage pour des vitesses d'avance élevées. 2 lames réversibles HW, utilisables sur 4 côtés. La finition manuelle n'est plus nécessaire. Les deux unités sont escamotables automatiquement pour des applications spéciales.

Systèmes pulvérisateurs

Système pulvérisateur avant et arrière
Système pulvérisateur avant et arrière

Pulvérisateur à agent de nettoyage et agent de séparation pour la zone d'introduction et de sortie. Agent antistatique, réfrigérant, lubrifiant et commande électronique via des buses spéciales pour une parfaite finition des chants (option).

Agrégat de polissage

Polir jusqu'à la brillance
Polir jusqu'à la brillance

Polir jusqu'à la brillance ; pour une finition complète. Monté de série.

  • Également disponible en exécution oscillante (option)

Références


Plus d'informations

Téléchargements

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

Brochure LUMINA multi (PDF, 2 MB)

Caractéristiques techniques

Ouvrir le tableau
