Plaqueuse de chants LUMINA 1596 industry: Technique de chants laser avec trois variantes d’équipement

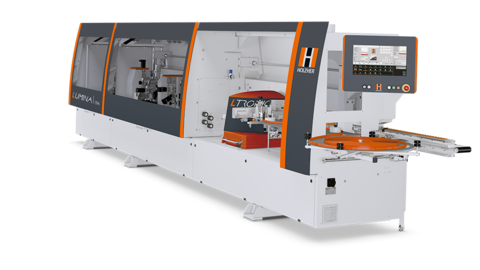

Plaqueuse de chants Holzher Lumina 1596 à joint invisible

La série LUMINA industry offre une combinaison unique pour l’usinage de panneaux : deux systèmes pour un joint invisible absolument parfait. Il s'agit du système d'encollage Glu Jet pour l'utilisation de série de colle PUR et de LTRONIC, la nouvelle unité pour chants laser de HOLZ-HER, imbattable en termes de rapidité et de rentabilité.

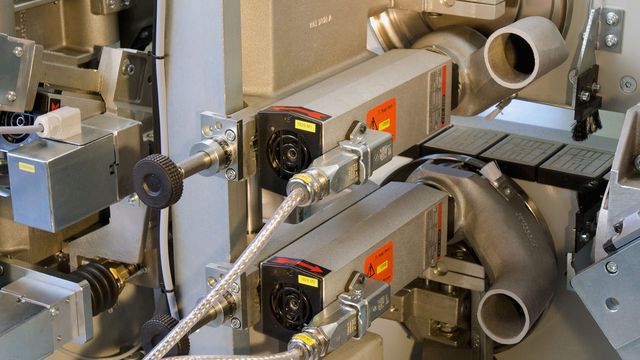

Avec ses deux agrégats de fraisage, le modèle LUMINA 1596 premium permet d'usiner des chants en bois massif jusqu'à 15 mm d'épaisseur (20 mm en option). Avec la LUMINA 1596 grooving, des travaux de rainurage vertical et horizontal peuvent être réalisés de manière complètement automatisée. La position des rainures et la profondeur de rainurage sont réglables automatiquement via deux axes à commande numérique. La LUMINA 1596 flex dispose de série d'un agrégat de polissage d'angle pour tous ceux qui souhaitent une finition parfaite des chants sans travail supplémentaire.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Voilà ce que vous propose la série LUMINA industry de HOLZ-HER

Détails techniques

iTronic pour une automatisation intelligente

Composants fonctionnels iTronic

1. Lame adaptative

Lame entièrement adaptative qui adapte la pression en fonction de l’épaisseur et de la hauteur de chant. Vos avantages :

  • La pression est toujours adaptée au type de chant
  • Plus de vibrations inutiles
  • Usure réduite

2. Zone de pression automatique

La pression de contact de chaque rouleau est adaptée en fonction de l’utilisation par un système pneumatique intelligent. Vos avantages :

  • Taux de rebuts réduits au minimum
  • Plus besoin de réaliser des prototypes au préalable
  • Un résultat d’usinage optimal même en cas de changement fréquent d’application

3. Commande automatique de la quantité de colle

Commande automatique, adaptée aux besoins de la quantité de colle via la sélection du programme : Un encollage toujours optimal sur :

  • les différents types de panneaux comme les panneaux d’aggloméré ou de médium
  • les différentes épaisseurs de panneaux
  • les différentes vitesses d’avance
  • Colle EVA et PUR
  • Adaptation aux paramètres d'usinage des différents fabricants de colle

4. Cycle de rinçage automatique

Cycle de rinçage pour colle PUR entièrement automatisé intégré à la commande, sur simple pression de touche. Ce faisant, l’agrégat est automatiquement rincé avec la bonne quantité de nettoyant, température et pression de contact. (Le rinçage est obligatoire après 48 heures = temps de réaction de la colle).  Vos avantages :

  • Le meilleur système du marché
  • Colle PUR toujours sous contrôle
  • Élimination du risque d’erreur au cours du rinçage

5.  Surveillance des restes de colle

Le système surveille automatiquement la quantité de colle restante et les mètres linéaires pouvant encore être produits via un capteur spécifique et l'affiche sur la commande pour en informer l’opérateur. Vos avantages :

  • L’opérateur sait à tout moment combien il lui reste de mètres linéaires à produire
  • Surveillance professionnelle du processus de rinçage
  • Optimisation de la colle restante dans le système au cours du processus de rinçage

fa.s.t. setting technology

fa.s.t. setting technology

fa.s.t. ou « Rééquipement dans l’intervalle » appartient aussi aux thématiques les plus en vogue pour améliorer la productivité du placage de chants. fa.s.t. vous permet d’utiliser simultanément différents types d’usinage sur la même plaqueuse de chants. Par exemple, il est possible de lancer l’agrégat de copiage d’angle ou d'y ajouter intelligemment l’inclinaison de l’agrégat de coupe en bout sans nécessiter un fonctionnement à vide pour rééquiper la machine.

Commande Edge Control

Commande PC de HOLZ-HER : des standards élevés pour une utilisation sûre à long terme

Commande Edge Control

Écran couleur tactile 21,5" au format 16:9. Commande performante avec utilisation ultra simple pour un équipement et un rééquipement rationnel.

  • Écran couleur tactile 21,5" de série.
  • Interface graphique, toutes les informations en texte clair et/ou graphique.
  • Utilisation simple : pupitre de commande rotatif et inclinable à hauteur des yeux.
  • Sélection simplifiée des programmes par noms et numéros.
  • Mémoire de programmation importante pour chaque application.
  • Sélection individuelle des agrégats avec les fonctions valeurs de consigne, points d'extrémité et rectifications d'outils paramétrables en valeurs de base.
  • Indications des défauts en texte clair.
  • Gestion individuelle jusqu’à dix utilisateurs avec protection par mot de passe et droits individuels.
  • Connexion réseau
  • Maintenance en ligne, échange rapide de données avec le SAV HOLZ-HER.
  • Interface à code-barres.

Alimentation en chants avec SYNCHRO

Bord d'alimentation SYNCHRO

Alimentation en chants avec SYNCHRO

Magasin de chants avec entraînement Synchro. Grâce à l'adaptation synchrone à la vitesse d'avance, le magasin garantit des écarts courts entre les panneaux et permet d'optimiser dans le même temps les dépassements de chants.

Angle d'entrée faible en raison de la conception de la buse, alimentation en chants en bois massif jusqu'à 15 mm sans difficulté (20 mm en option).

Calibrage

Pré-fraisage

La surface des chants coupés présente souvent de petits éclats. L’agrégat de calibrage permet d’obtenir des surfaces d’encollage parfaites et prépare les panneaux pour le placage. Avec système de changement d'outils rapide ProLock, fraises au diamant (Ø 70 mm).

  • Réglage de la hauteur inclus pour une coupe optimale.

Avec des fraises au diamant symétriques (Ø 100 mm) pour un calibrage haute qualité en cas de durée d'utilisation prolongée. Le réglage de la hauteur s'effectue automatiquement via deux axes à commande numérique (option).

  • De série sur la LUMINA 1598 industry

Unité interchangeable pour chants laser LTronic

Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser
Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser
Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser

Unité pour chants laser Ltronic

L'unité pour chants laser LTronic est spécialement conçue pour la gamme LUMINA et usine tous les chants à couche fonctionnelle disponibles sur le marché. Pour l’usinage des chants laser, HOLZ-HER met à votre disposition deux modules NIR :

  • Module NIR pour des hauteurs de chants jusqu'à 23 mm (standard)
  • Module NIR+pour hauteurs de chants jusqu'à 45 mm (option)
    (NIR = Near Infrared Radiation)

Opérationnelle dès le démarrage : la nouvelle unité Ltronic ne requiert ni temps de chauffe au démarrage, ni phases de chauffe durant l’usinage. De plus, tout le système fonctionne sans aucun bruit, ce qui offre à l’utilisateur un avantage indéniable comparé aux autres systèmes. Les besoins en nettoyage se limitent au strict minimum : seule la vitre de protection intégrée du module NIR doit être nettoyée une fois par semaine.

L'un des points forts est la bibliothèque de chants entièrement intégrée dans la commande. Les chants coextrudés et post-extrudés les plus courants y sont déjà préenregistrés et sont facilement sélectionnables par l’utilisateur via l’écran tactile de série. Chaque chant laser requiert un apport d’énergie spécifique, qui dépend par exemple de l’épaisseur ou de la couleur du chant. Après avoir fait votre choix, Ltronic règle automatiquement les besoins en énergie. Avec sa bibliothèque de chants, HOLZ-HER vous apporte une solution exemplaire.

Station d'encollage interchangeable Glu Jet automatic

Chauffe, changement de colle et nettoyage en seulement 3 minutes

Rechargement automatique

  • Le vérin presse la cartouche ou les granulats contre les systèmes de chauffe. Lorsqu'il atteint une certaine position, un capteur donne le signal à la commande de recharger. Tant qu'un panneau est en cours d'usinage, le rechargement est retardé, et ce jusqu'à la fin de l'opération. Le vérin revient automatiquement à sa position initiale. Une nouvelle cartouche (ou les granulats) tombe du réservoir à cartouches dans le réservoir de chauffe et est mise sous pression.
  • Le fraisage sous jet permet le nettoyage automatique du système, par exemple pour le lavage de colles PUR.

Glu Jet automatic est monté en tant que système d'encollage interchangeable sur un chariot de préparation en alternance avec LTronic. Le changement se fait en 2 minutes maxi, via une interface haute précision avec attachement HSK et technologie CNC.

Glu Jet PUR 2K - Système d’encollage

Performance de fusion plus élevée pour des vitesses d'alimentation encore plus rapides

Développé pour l'usinage professionnel à la colle PUR en grands volumes avec finition joints invisibles

Avec Glu Jet, vous pouvez utiliser les cartouches de 2 kg de colle PUR proposées dans le commerce, pour un coût nettement plus avantageux que les granulats PUR classiques ou les petites cartouches de colle PUR de 300 g ! L’investissement se justifie véritablement à partir d’une consommation d’env. 500 kg de colle PUR par an, c’est-à-dire pour des clients utilisant en moyenne 2 kg de colle env. par jour, ce qui correspond à une production annuelle d’environ 100 000 mètres linéaires. Par conséquent, l’équipement s’amortit dès la deuxième année, rien que par les économies réalisées en achat de colle.

Comme sur tout système Glu Jet, le temps de chauffe du Glu Jet de seulement 3 minutes est tout simplement imbattable.

La nouvelle station d’encollage est conçue comme une unité interchangeable avec adaptateur HSK. Ainsi, la station peut être facilement retirée par l'intermédiaire du chariot et le nettoyage de la buse d’encollage peut se faire encore plus facilement.

Les atouts techniques :

  • Rinçage intégré entièrement automatisé
  • Réglage motorisé de la hauteur des buses
  • Surveillance de la quantité de colle restante
  • La longueur de chants pouvant encore être usinée avec le niveau actuel de colle est visible à tout moment sur le pupitre de commande
  • La station peut être nettoyée sur pression de touche avec exactement la bonne quantité d’eau de rinçage, à la température optimale et avec le bon cycle de rinçage
  • Capacité de fusion de la colle 60 mm Hauteur des panneaux x 6 000 mm Longueur des panneaux pour 20 m/min

Avantages du système Glu Jet :

  • Joints parfaitement invisibles grâce à la nouvelle technologie à couche mince
  • La maintenance réduite et l’efficacité énergétique de Glu Jet participent aussi à la baisse des coûts
  • Le système fermé empêche toute nuisance olfactive due aux vapeurs de colle.
  • 3 minutes de temps de chauffe
  • Joints résistants à l’eau pour toute votre production
  • La colle PUR peut rester jusqu’à 48 heures dans le système

Zone de pression motorisée

Avec adaptation automatique à la vitesse d'avance et axes à commande numérique pour le réglage de la hauteur à l'épaisseur de chant correspondante

Zone de pression à entraînement synchrone avec adaptation automatique à la vitesse d'avance et axes à commande numérique pour le réglage de la hauteur à l'épaisseur de chant correspondante. Rouleaux de pression droits et coniques pour un joint de colle parfait.

Agrégat de coupe en bout

L'agrégat de coupe en bout le plus puissant de sa catégorie

L'agrégat de coupe en bout le plus puissant de sa catégorie : section de chant 20 x 65 mm. Avec des guides linéaires trempés pour des résultats de coupe en bout hautement précis d'épaisseur de chant jusqu'à 20 mm.

Agrégat d'affleurage droit

Agrégat de fraisage ultra performant pour chants jusqu’à 15 mm d’épaisseur

Agrégat de fraisage ultra performant pour chants jusqu’à 15 mm d’épaisseur. Deux axes à commande numérique pour les travaux de fraisage avec ou sans dépassement de chant.

Agrégat de fraisage

Agrégat lourd standard doté d'un palier amortisseur de chocs

Agrégat lourd standard doté d'un palier amortisseur de chocs et de grands rouleaux palpeurs pour des résultats parfaits, même avec des vitesses d’avance élevées.

Parfaite reproductibilité, par simple pression de touche, grâce à la mécanique sans jeu et aux six axes à commande numérique de haute précision. Palpage horizontal via des rouleaux palpeurs à contact oblique en nickel chimique, spécialement conçu pour l'usinage de chants modernes haute brillance.

Agrégat de fraisage par copiage

Unité de fraisage de copie avec quatre axes servo NC en standard

Agrégat de fraisage par copiage avec quatre axes à commande numérique de série

Pour le fraisage des chants longitudinaux supérieurs et inférieurs, le fraisage par copiage des chants frontaux verticaux avant et arrière, le copiage d'angle et les angles postformés. - Hauteur de travail pour une épaisseur de panneau jusqu’à 60 mm

Réglages sur guides linéaires avec lubrification centralisée. Avec des buses soufflantes de série devant les rouleaux palpeurs pour le soufflage des copeaux devant les zones de palpage. Programme spécial tablettes d'étagères inclus, pour l'usinage optimal de tablettes aux angles arrondis.

La touche va-et-vient automatique copie frontalement sans dépassement du matériau et laisse pour le chant longitudinal le dépassement optimal pour l'usinage suivant avec le racleur à rayon.

  • Inclus dans le pack multifonction avec outil revolver (option).

Agrégat de raclage

Reproductibilité parfaite par simple pression de touche

Parfaite reproductibilité, par simple pression de touche, grâce à la mécanique sans jeu et les 6 axes à commande numérique de haute précision.

Pack haute brillance inclus : réglage précis de la profondeur d’outil pour les panneaux haute brillance munis d’un film de protection et rouleaux palpeurs en nickel chimique.

  • Inclus dans le pack multifonction avec outil revolver (option).

Racleur de surface (avec pré-palpage et post-palpage)

Racleur de surface avec pré-palpage et post-palpage pour le placage de chants

Finition propre de la surface avec pré-palpage et post-palpage pour des vitesses d'avance élevées. 2 lames réversibles HW, utilisables sur 4 côtés. La finition manuelle n'est plus nécessaire. Les deux unités sont escamotables automatiquement pour des applications spéciales.

Systèmes pulvérisateurs

Système pulvérisateur avant et arrière

Pulvérisateur à agent de nettoyage et agent de séparation pour la zone d'introduction et de sortie. Agent antistatique, réfrigérant, lubrifiant et commande électronique via des buses spéciales pour une parfaite finition des chants (option).

Agrégat de polissage

Polir jusqu'à la brillance

Polir jusqu'à la brillance ; pour une finition complète. Monté de série.

  • Également disponible en exécution oscillante (option)

Agrégat de polissage d'angle

Pour une finition parfaite des chants frontaux

Pour une finition parfaite des chants frontaux. Plus aucune finition manuelle requise. Commande de plongée et réglage horizontal motorisé via des axes à commande numérique incluse.

  • De série sur les modèles LUMINA 1596 flex et 1598 performance

Agrégat de rainurage

Agrégat de rainurage

De série avec axes à commande numérique pour le réglage de la profondeur de rainurage et la position des rainures depuis le pupitre. Inclinaison 0 – 90°, encoches incluses par pas de 11,25°. Commande de plongée incluse.

  • De série sur la LUMINA 1596 grooving.

Bon à savoir

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO Mode pour les plaqueuses de chants HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ?

Faites-vous déjà des économies ?

En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ? Économisez jusqu'à 1 000 € par an avec le système à buses breveté Glu Jet.

En apprendre plus


Références


Plus d'informations

Brochures

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

Brochure LUMINA industry (PDF, 8 MB)

Caractéristiques techniques

Ouvrir le tableau
