HOLZ-HER DYNESTIC 7535: Usinage dynamique 5 axes au format XXL

La machine CNC 5 axes de HOLZHER - Usinage dynamique au format XXL avec la Dynestic 7535

Avec une broche de fraisage 5 axes et une table à dépression profonde de 2 200 mm, la DYNESTIC 7535 CNC est le produit phare de la nouvelle série de machines Nesting HOLZ-HER. Grâce à ses deux entraînements Synchro, la potence de construction Gantry massive garantit une précision maximale et des résultats de fraisage imbattables, même à cette profondeur d'usinage extrême.

La DYNESTIC 7535 est équipée de la version 7 de CAMPUS, le pack logiciel entièrement revisité. La fonctionnalité et le résultat d’imbrication du logiciel BetterNest disponible en option sont absolument convaincants. La table de Nesting haut débit assure une répartition optimale du vide et peut être fournie, sur demande, avec une table à dépression 16 zones et une commande du vide par logiciel. Des ventouses double action permettent le serrage de portes, d’éléments d’escaliers, etc., faisant de cette machine CNC 5 axes une machine polyvalente aux possibilités d’usinage quasi illimitées.

La DYNESTIC 7535 permet des longueurs d’usinage supérieures à 6 mètres. Sur tous les centres d’usinage HOLZ-HER 5 axes, la broche de fraisage de précision 5 axes refroidie par eau est fournie dès l’équipement de série avec 10 kW de puissance et une plage de rotation comprise entre 1 000 et 24 000 min-1. La broche de fraisage performante 12 kW ou la broche 17 kW PRO-TORQUE sont également disponibles en option avec le verrouillage de l’axe commandé.

En version classic, push, automatic ou lift, elle est la référence en matière de technologie CNC 5 axes !

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Voilà ce que vous propose la DYNESTIC 7535

Détails techniques

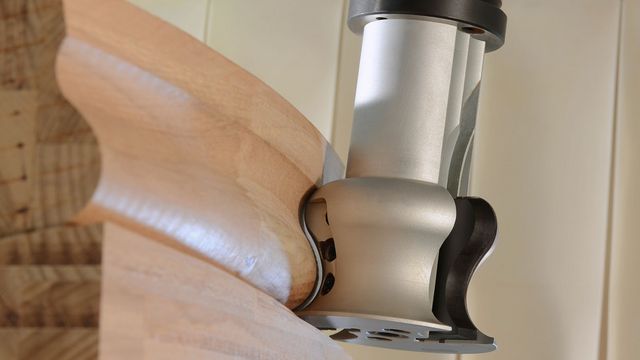

Puissant agrégat de fraisage 5 axes

Puissant agrégat de fraisage 5 axes jusqu’à 17 kW
Puissant agrégat de fraisage 5 axes pour la Dynestic
Puissant agrégat de fraisage 5 axes : tête d’usinage à cardan d’une puissance jusqu’à 17 kW

La « cinquième dimension » de l'usinage du bois

La tête d’usinage à cardan d’une puissance jusqu’à 17 kW (10 kW en version standard) garantit la fabrication précise de pièces aux courbures complexes, telles que des marches d'escalier ou des formes spéciales de mobilier et de modèles au design exigeant. La tête d’usinage compacte, puissante et à interpolation complète travaille à une vitesse jusqu’à 24 000 tours par minute et s’avère extrêmement productive, grâce à son palier en céramique et au refroidissement par liquide.

La particularité de la broche 17 kW (S6) en option réside dans la technologie PRO-TORQUE, qui permet des couples extrêmement élevés sur la broche grâce à une fixation mécanique automatisée des axes A et C. Le capot d’aspiration 8 emplacements réglable permet une aspiration optimale.

« BetterNest », le logiciel Nesting optimal

Optimisation des chutes et des procédés grâce au nouveau logiciel opérateurs
Optimisation des chutes et des procédés grâce au nouveau logiciel opérateurs
Optimisation des chutes et des procédés grâce au nouveau logiciel opérateurs

Optimisation des chutes et des procédés grâce au nouveau logiciel opérateurs

La propagation rapide de la technologie Nesting en tant que solution combinée de découpe et d'usinage CNC, capable de venir à bout de grandes quantités de panneaux, impose des exigences plus élevées au logiciel d'imbrication. C'est pourquoi HOLZ-HER propose pour le centre d'usinage Nesting fonctionnel de la série DYNESTIC le module « BetterNest » en complément du logiciel CAMPUS / NC Hops.

Disponible en version imbrication de formes à angles droits ou imbrication de formes libres, ce module propose un algorithme tout nouveau pour des résultats d'imbrication jamais égalés avec bien moins de chutes qu'avec le logiciel de Nesting classique. En plus d'une grande simplicité d'utilisation malgré son énorme polyvalence, il offre à l'utilisateur au bureau et sur la machine une simplification considérable de la programmation et une sécurité des procédés élevées.

CabinetControl : programmation simplifiée de meubles

Programmation simplifiée de meubles
La commande machine conviviale et de haute qualité de HOLZ-HER
Lancement automatique du programme d'usinage CNC par simple pression de touche

CabinetControl : logiciel de conception simplifiée de meubles à éléments

À la fois conviviale et de haute qualité, la nouvelle commande machine de HOLZ-HER fait partie intégrante de la conception machine. Le CAMPUS/NC Hops avec licence bureau et machine et le puissant logiciel de CAO aCADemy fait partie du pack d’équipements. Le logiciel intégré de design de mobilier CabinetControl Base complète le pack en lui apportant une vraie valeur ajoutée. Cette offre fournit tous les éléments indispensables à un usinage efficace et à un grand confort d’utilisation, incluant entre autres une interface à code-barres, un boîtier de commande manuelle, des fonctions d’importation et bien davantage encore.

  • CabinetControl Base déjà de série dans le pack logiciel.
  • Conception de meubles à éléments.
  • Visualisation en 2D et 3D possible.
  • Adaptation rapide aux demandes spécifiques des acheteurs de mobilier.
  • Parfaite présentation des meubles.
  • Réalisation automatique des plans de coupe.
  • Lancement automatique du programme d’usinage CNC par simple pression de touche.
  • Version professionnelle en option du CabinetControl PRO, également avec bibliothèque, calcul, transfert de données à la scie à panneaux horizontale, etc. Idéal également pour l'aménagement de cuisines et autres espaces.

CabinetControl Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.

Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.
Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.
Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.

CabinetControl Pro est l'extension pour une utilisation professionnelle dans la planification du mobilier et la présentation des clients. Planifiez des meubles ou concevez des situations de vie entières. Soutenez l'imagination de vos clients pour des décisions plus rapides. Présenter le mobilier planifié de façon photoréaliste de n'importe quel point de vue directement au client sur place.

Meubles

  • Planifiez vos meubles dans différentes situations de pièces : Armoires, armoires de toit inclinées, lucarnes, cuisines, meubles de salle de bains, meubles de bureau, armoires, armoires, armoires à portes coulissantes, meubles de salon, buffets, armoires encastrées, meubles hi-fi et TV, comptoirs, lits, tables etc.

Simple

  • En tant que charpentier, vous savez comment sont fabriqués les meubles. Avec seulement quelques entrées, vous pouvez accéder directement à la planification terminée, sans aucune connaissance en CAO. De là, il suffit d'appuyer sur un bouton et toutes les données sont prêtes pour la production. C'est un moyen rapide et facile de planifier et de préparer votre travail.

Programmation

  • En collaboration avec votre client, vous planifiez et présentez vos meubles rapidement et de manière vivante. Vous implémentez directement chaque demande de modification spontanée et votre client sait immédiatement ce qu'il reçoit. Cela rend sa décision plus facile et vous obtenez le travail plus rapidement.

Lors de la planification, les données de coupe et les programmes CNC pour votre scie à panneaux HOLZ-HER et la machine CNC HOLZ-HER sont générés automatiquement. L'option supplémentaire TrunRAY améliore l'affichage des rendus créés.

Table Nesting ultra flexible

Table de Nesting haut débit : la technologie Nesting pour une fabrication rationnelle
Table de Nesting haut débit : la technologie Nesting pour une fabrication rationnelle
Table de Nesting haut débit : la technologie Nesting pour une fabrication rationnelle

Table de Nesting haut rendement

Technologie Nesting pour une fabrication rationnelle. Il s’agit de fixer une plaque d’usure poreuse (généralement en médium fin) en créant une dépression sur la table de la machine. Cette plaque fait office de « surface ventouse » et de support des panneaux à usiner. La technologie Nesting permet d'optimiser le travail et la découpe de panneaux.

  • Pour le formatage de plans de coupe imbriqués sur la table de Nesting.
  • Usinage de panneaux sur des ventouses positionnées manuellement.
  • Le faible entraxe (50 mm) de la table Nesting HOLZ-HER garantit une bonne répartition de la dépression sur l'ensemble de la surface de la table.

Tête de perçage intégrée

Tête de perçage 16 ou 18 broches intégrée

Avec ses têtes de perçage intégrées, la DYNESTIC est parfaitement équipée.

16 broches

  • Agrégat de perçage avec 10 broches verticales (X = 6 / Y = 4)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

24 broches

  • Agrégat de perçage avec 18 broches verticales (X = 11 + 2 / Y = 6)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

La flexibilité en point de mire

Avec 14 emplacements, le changeur d'outil linéaire est déjà bien équipé de série.
Avec 14 emplacements, le changeur d'outil linéaire est déjà bien équipé de série.
Le changeur à plateau 18 emplacements pour la DYNESTIC 7532
  • Avec 14 emplacements, le changeur d'outil linéaire est déjà bien équipé de série.
  • Le changeur pick-up X/Y suffit pour le transfert d’un renvoi d'angle à la broche sur l’axe X ou Y.
  • En remplacement du changeur linéaire, on peut également commander un changeur à plateau embarqué 18 emplacements. Idéal pour l’usinage bizone en mode pendulaire, par exemple.

Système de mesure de la longueur d'outil TouchTool

TouchTool est le système de mesure de la longueur d'outil idéal et il corrige les valeurs correspondantes dans la base de données d’outils

TouchTool est le système de mesure de la longueur d'outil idéal et il corrige les valeurs correspondantes dans la base de données d’outils. De plus, Touchtool permet de détecter suffisamment tôt les défaillances d’outils.

Système de mesure des panneaux TouchProbe

Avec son palpeur à bille céramique, la tête de palpage de précision TouchProbe mesure la longueur, la profondeur et l’épaisseur des panneaux et transfère les données à la commande de la machine CNC. Cela permet de corriger automatiquement les écarts de mesure dans le programme.

TouchLabel : pour un aperçu durant l'étiquetage

TouchLabel : la solution parfaite durant l'étiquetage
TouchLabel : la solution parfaite durant l'étiquetage

TouchLabel : la solution parfaite durant l'étiquetage

L'écran tactile 21,5" offre un aperçu parfait sur le résultat de Nesting. Il vous suffit d'appuyer sur le panneau et l'imprimante à étiquettes incluse dans le pack génère des étiquettes autocollantes à code-barres.

Le module d'impression d'étiquettes CAMPUS intégré permet l'impression de texte normal et de codes-barres (code à barres et matrice de données 2D). Bien évidemment, vos étiquettes à code-barres peuvent être ajustées individuellement grâce à l'éditeur d'étiquettes.

Direct Label - imprimante d'étiquettes intégrée entièrement automatique

L'unité d'impression industrielle Direct Label est installée dans un boîtier de protection convivial dans la colonne mobile de la machine d'emboîtement. Les positions d'étiquettes sont générées et transférées automatiquement via le logiciel de la machine CAMPUS et le logiciel d'imbrication BetterNest.

La machine saisit les étiquettes l'une après l'autre par un poinçon rotatif à 90° sur l'imprimante et les positionne automatiquement sur la plaque brute avant l'imbrication. Il est possible d'imprimer du texte normal et des codes à barres (code à barres et matrice de données 2D). Un éditeur de modèle d'étiquette pour la liaison aux variables d'étiquette est également intégré.

Machine pour commande à droite pour des conditions d'espace individuelles

Machine pour commande à droite pour des conditions d'espace individuelles

Pour une adaptation parfaite à vos conditions d'espace individuelles, toutes les variantes automatisées des modèles DYNESTIC 7532 et 7535 sont disponibles, en plus de la commande classique à gauche, comme machines à droite pour la séquence de production de droite à gauche.

La solution parfaitement adaptée à la diversité de vos matériaux

Une machine - un nombre illimité de possibilités

Grâce à leurs options flexibles, les modèles DYNESTIC sont parfaitement équipés pour l’usinage des matériaux les plus divers. Les coussins d’air permettent d'usiner les matériaux fragiles et lourds. « ColdGun » est particulièrement adapté au plastique, à l’aluminium et aux matériaux composites. Grâce à ce dispositif, vos panneaux et la fraise restent toujours froids. Cette option permet également une durée de vie extrêmement longue de vos outils. Les modèles DYNESTIC peuvent usiner les matériaux suivants :

  • Plexiglas
  • Plastique
  • Pierre acrylique
  • Matériaux composites d’aluminium
  • Alucore®
  • Profilés d’aluminium
  • Panneaux en bois
  • Panneaux en médium
  • Panneaux lamellés collés en bois massif

Excellente ergonomie opérateur

HOLZ-HER propose un pupitre de commande développé en exclusivité pour la série DYNESTIC, équipé d’un écran 21,5 pouces 16/9 et vous offrant une ergonomie opérateur parfaite.

On accorde une importance grandissante à la conception ergonomique de votre poste de travail. HOLZ-HER vous propose un pupitre de commande développé en exclusivité pour la série DYNESTIC, équipé d’un écran 21,5 pouces 16/9 et vous offrant une parfaite ergonomie opérateur.

En fonction de l’équipement de la machine, vous pouvez choisir en option le pupitre de commande avec support mobile. Avec les roues fixées au pupitre, vous pouvez le positionner à l’endroit qui vous permettra d’assister au mieux le processus de fabrication.

Garantie d'une exploitation maximale

Des ventouses spéciales pour la table à dépression permettent notamment les perçages horizontaux et les usinages de profils sur tous les types de panneaux.

La possibilité d’appuyer si besoin est le panneau sur la baguette de butée avant apporte davantage de flexibilité à la série DYNESTIC. Les panneaux formatés peuvent être positionnés avec exactitude et usinés sans effort. Des ventouses spéciales pour la table à dépression permettent notamment les perçages horizontaux et les usinages de profils sur tous les types de panneaux.

Technique du vide efficace

Pompes à vide extrêmement performantes et efficaces
ECO VAC

Des pompes à vide extrêmement performantes et efficaces garantissent le parfait maintien des panneaux. Nécessitant que peu de maintenance, l'outillage fonctionnant à sec se distingue également par de faibles émissions sonores et des besoins de maintenance extrêmement réduits.

La commande du vide intelligente ECO VAC commande également la performance de vide nécessaire à partir d'un logiciel en cas d'utilisation de pompes.


Bon à savoir

Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO Mode pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


Références

Trois héros - une vision : l’usinage Nesting 5 axes CNC !

Référence client K & M avec le centre d'usinage CNC Nestinag Nextec 7735

Cette histoire est celle de trois héros : Sascha Kleisinger, son meilleur ami Alexander Michel et la nouvelle NEXTEC 7735. C’est dans une ancienne étable de 200 mètres carrés qu’il y a 17 ans, les deux menuisiers ont fondé ensemble leur entreprise, la menuiserie K&M.

Ils avaient une idée en tête : « Nous voulons fabriquer des meubles à la fois esthétiques, haut de gamme et exigeants. » Aujourd’hui, l’entreprise s’étend sur un site de 6 000 mètres carrés et emploie 30 salariés. Le secret d'une telle réussite est de réagir avec créativité et rapidité à l’évolution du marché. Sascha Kleisinger : « Depuis quelque temps déjà, nous avions pour projet d’industrialiser notre menuiserie sans sacrifier pour autant notre position d’entreprise artisanale. » C’est à ce moment-là que le troisième héros a fait son entrée dans l’aventure : la nouvelle NEXTEC 7735 de HOLZ-HER. Le concept machine est génial et est venu étayer les perspectives d’évolution planifiées. Lorsque les deux menuisiers ont assisté à l’une des premières démonstrations NEXTEC, ils ont su que cette machine était une parfaite incarnation de la technique CNC qu’il leur fallait.

Avec une installation équipée d'une table élévatrice et d’une bande transporteuse longue de 15 mètres, Sascha Kleisinger et Alexander Michel font figure de prestataire performant pour leurs confrères menuisiers de la région qu'ils fournissent en éléments de meubles. Pour ce faire, ils ont pris en location un grand hall de 1 000 mètres carrés et créé une société dédiée, la Rheinhessen-Möbel. « Nous démontrons ainsi clairement que nous ne sommes pas des concurrents, mais les partenaires de nos confrères disposant d'un parc machines plus restreint. Nous souhaitons également travailler pour les cuisinistes, qui sont généralement tributaires des longs délais de livraison de l’industrie. » La menuiserie K&M s'occupe exclusivement des clients particuliers.

Les scies, plaqueuses de chants et centres d'usinage CNC HOLZ-HER ont accompagné dès le départ la réussite de l’entreprise des deux heureux menuisiers. « C’est ainsi qu’au fil des années s’est instaurée une relation de confiance. Tant sur le plan de la technique que des performances et de la maintenance, nous sommes pleinement satisfaits. C’est pourquoi nous misons les yeux fermés sur une bombe telle que la nouvelle NEXTEC. »


Plus d'informations

Caractéristiques techniques

Ouvrir le tableau
