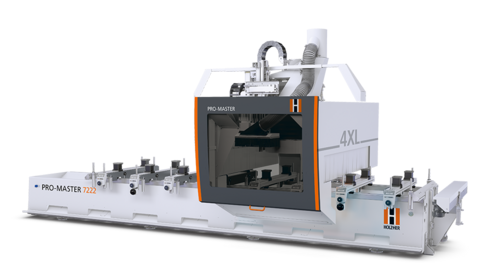

Centre d’usinage CNC PRO-MASTER 7222: centre CNC haut de gamme ultra performant avec 3 ou 4 axes

Centre d'usinage CNC 3 ou 4 axes pour l’usinage du bois : construction massive, flexibilité maximale

L'efficacité extrême du centre d'usinage CNC PRO-MASTER 7222 est tout simplement impressionnante. Même les chants les plus délicats ne lui résistent pas : le PRO-MASTER 7222 est capable d'usiner des chants en bois massif ou en matériaux spéciaux sans aucune difficulté.

Le PRO-MASTER 7222 vous convaincra par sa construction massive et sa flexibilité maximale. Il est en outre préconfiguré pour un usinage pendulaire efficace. Le PRO-MASTER 7119 dispose d'un équipement de série complet : six traverses avec 16 butées (rangée de butées avant et arrière), une tête de perçage avec scie de rainurage et un changeur à plateau embarqué.

La broche puissante 11 kW sur palier céramique est évolutive jusqu'à 16 kW pour les usinages les plus délicats. Axe C à interpolation complète en option pour encore plus de performance.


Bon à savoir

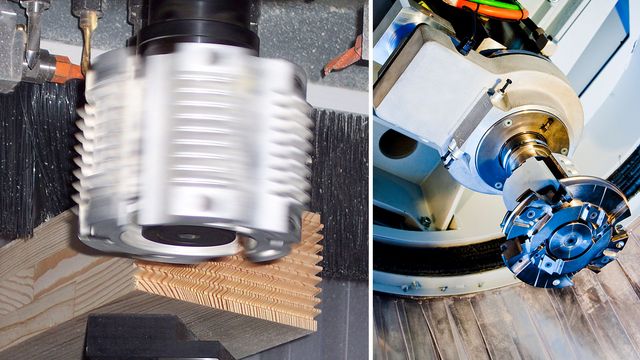

Agrégats de fraisage performants

Agrégats de fraisage performants

Des broches de fraisage précises, montées sur palier céramique, garantissent un résultat de fraisage optimal. 11 kW ou 16 kW pour une puissance de prise de bois extrême : HOLZ-HER vous propose la broche qui convient le mieux à vos besoins.

CabinetControl : programmation simplifiée de meubles

Programmation simplifiée de meubles
La commande machine conviviale et de haute qualité de HOLZ-HER
Lancement automatique du programme d'usinage CNC par simple pression de touche

CabinetControl : logiciel de conception simplifiée de meubles à éléments

À la fois conviviale et de haute qualité, la nouvelle commande machine de HOLZ-HER fait partie intégrante de la conception machine. Le CAMPUS/NC Hops avec licence bureau et machine et le puissant logiciel de CAO aCADemy fait partie du pack d’équipements. Le logiciel intégré de design de mobilier CabinetControl Base complète le pack en lui apportant une vraie valeur ajoutée. Cette offre fournit tous les éléments indispensables à un usinage efficace et à un grand confort d’utilisation, incluant entre autres une interface à code-barres, un boîtier de commande manuelle, des fonctions d’importation et bien davantage encore.

  • CabinetControl Base déjà de série dans le pack logiciel.
  • Conception de meubles à éléments.
  • Visualisation en 2D et 3D possible.
  • Adaptation rapide aux demandes spécifiques des acheteurs de mobilier.
  • Parfaite présentation des meubles.
  • Réalisation automatique des plans de coupe.
  • Lancement automatique du programme d’usinage CNC par simple pression de touche.
  • Version professionnelle en option du CabinetControl PRO, également avec bibliothèque, calcul, transfert de données à la scie à panneaux horizontale, etc.
  • Idéal également pour l'aménagement de cuisines et autres espaces.

Tête de perçage intégrée

Tête de perçage 16 ou 18 broches intégrée

Avec les têtes de perçage intégrées, la PRO-MASTER est parfaitement équipée.

16 broches

  • Agrégat de perçage avec 10 broches verticales (X = 6 / Y = 4)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

24 broches

  • Agrégat de perçage avec 18 broches verticales (X = 11 + 2 / Y = 6)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

Tête d'usinage optimisée pour la pratique

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER est multifonctionnelle et parfaitement équipée pour une fabrication rationnelle d’éléments de meubles plus simples et plus complexes, sur la durée.

La construction intégrée compacte fait de la tête d’usinage un modèle de dynamique, d’accélération et de précision de positionnement. La série PRO-MASTER offre un large éventail d'usinage dès l'équipement de base.

Table à traverses standard

Table à traverses standard
Ventouses de 125 millimètres de haut
Aides au transport relevables et abaissables pneumatiquement

Table à traverses : le support de panneau pour des cycles de travail optimaux

Une fabrication précise exige un positionnement exact et sûr des panneaux. C'est pourquoi la série PRO-MASTER est équipée d'une table à traverses. Cette dernière vous offre une haute flexibilité dans tous les domaines de l'usinage et même les panneaux compliqués sont fixées rapidement et facilement.

  • Traverses massives avec réseau de dépression unitaire, six traverses à déplacement simplifié, avec blocage pneumatique sur l’axe X. Un bouton rotatif permet aux droitiers comme aux gauchers de contrôler pneumatiquement les traverses en toute simplicité.
  • Réglettes de mesure sur l'axe X pour un positionnement rapide des traverses, pointeur laser pour le positionnement précis des ventouses. Autres traverses et ventouses disponibles en option.
  • Des ventouses de 125 millimètres de haut permettent à la tête d'usinage de rester accessible de chaque côté.
  • Butées embarquées à douilles de guidage trempées et excentrées. Les butées peuvent être abaissées pneumatiquement.
  • Quatre aides au transport relevables et abaissables pneumatiquement pour le positionnement simple des pièces les plus lourdes. Aides au transport supplémentaires en option.
  • Deux larges boutons poussoirs pour le blocage des panneaux.
  • Traverse latérale pour déposer les ventouses non requises.
  • Davantage de capacité grâce à des zones d'usinage supplémentaires (option).
  • Aucune perte de dépression grâce aux zones de dépression enclenchables individuellement.
  • Pompes à vide haute performance 100 m3/h.
    En option : pompes à vide avec 140 m3/h et 250 m3/h.

Tables d'usinage hautement flexibles

Tables d'usinage hautement flexibles
Tables d'usinage hautement flexibles
Tables d'usinage hautement flexibles

Table X-MOVE

La table X-MOVE se compose de série de six traverses dotées chacune de deux ventouses. Les traverses sont déplacées automatiquement, au choix via des touches fléchées, sur l'axe X vers les positions programmées dans la commande.

  • Six traverses positionnables mécaniquement par crémaillère, sur des guides linéaires trempés. (autres traverses X-MOVE en option)
  • Variable pour l'équipement avec des ventouses ou des dispositifs de serrage de cadres.

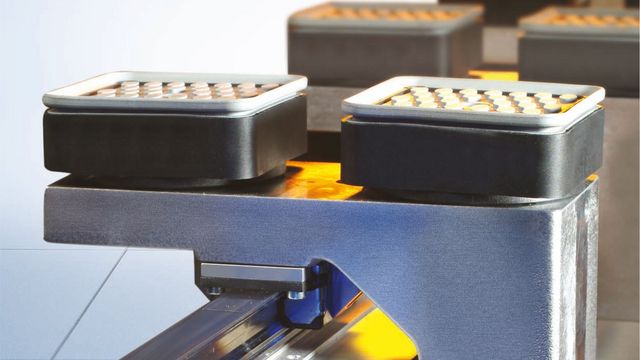

Table VARIO

La table Vario est composée de série de six traverses dotées chacune de trois ventouses escamotables. Le rééquipement de l’ensemble de la table de travail a lieu en quelques secondes. Les traverses et les ventouses sont automatiquement positionnées par la commande.

  • Six traverses positionnables mécaniquement par crémaillère, sur des guides linéaires trempés.
  • Trois supports de ventouses par traverse, une ventouse avec clapet de dépression chacune (deuxième ventouse en option).
  • Supports de ventouses positionnables mécaniquement par crémaillère, sur des guides linéaires trempés (autres supports de ventouse en option).

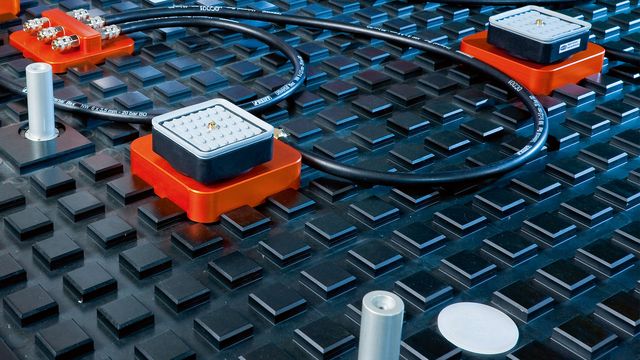

Table de Nesting haut rendement

Technologie Nesting pour une fabrication rationnelle. Il s’agit de fixer une plaque d’usure poreuse (généralement en médium fin) en créant une dépression sur la table de la machine. Cette plaque fait office de « surface ventouse » et de support des panneaux à usiner. La technologie Nesting permet d'optimiser le travail et la découpe de panneaux.

  • Pour le formatage de plans de coupe imbriqués sur la table de Nesting.
  • Usinage de panneaux sur des ventouses positionnées manuellement.
  • Le faible entraxe (50 mm) de la table de Nesting HOLZ-HER garantit une bonne répartition de la dépression sur l'ensemble de la surface de la table.

Serrage de panneau abouti

Système variable de serrage de panneau

Associée à une technologie aboutie, l'utilisation d'un logiciel intelligent rend les centres d'usinage CNC toujours plus performants. La fabrication complète de pièces individuelles est désormais de mise. Toutes les pièces doivent être usinées avec une qualité maximale et en un seul passage, en ayant recours à tous les types d'usinage imaginables. La capacité des machines à fabriquer de multiples produits ouvre de nouveaux horizons. De plus, l'usinage CNC permet le renouveau des assemblages de bois traditionnels. Alors qu'autrefois, les méthodes artisanales supposaient une charge de travail et des tolérances élevées, il suffit aujourd'hui de quelques clics pour réaliser des assemblages complexes d'une précision absolue. C'est ainsi qu'on redécouvre des portes à cadre assemblées ou des assemblages à queue d'aronde.

Système variable de ventouses et de serrage de panneau pour l'usinage de surfaces et les éléments de cadres droits et arrondis.

Usinage de bois massif intelligent

Équipement parfait pour l’usinage personnalisé et très diversifié

Les séries PRO-MASTER 71 et 72 offrent des possibilités quasiment illimitées d'usinage. Conçue pour une sollicitation élevée, la construction massive et bien pensée de ces deux machines présente un design industriel à la fois moderne et parfaitement adapté aux applications prévues.

Grâce aux longueurs d'usinage extrêmes sur l'axe X, la table à traverses des centres d'usinage CNC est idéalement préparée pour l' usinage de longs éléments pour escaliers, jardins d'hiver etc. Même les grands éléments de portes s’usinent avec une efficacité maximale et sans effort en mode pendulaire. Avec des cotes d’usinage jusqu'à 1 400 ou 1 600 mm sur l’axe Y et une course de 565 mm sur l’axe Z, ces deux séries sont parfaitement équipées pour l’usinage personnalisé et très diversifié.

Beaucoup de place pour tous les équipements

Le changeur à plateau embarqué à 12 ou 18 emplacements
Changeur linéaire 14 ou 16 emplacements
Beaucoup de place pour un outillage diversifié

Le changeur à plateau embarqué à 12 ou 18 emplacements permet des temps d'équipement courts et une productivité maximale. Un changeur pick-up spécial est disponible pour des lames de scie jusqu'à Ø 350 mm.

En complément, il existe un changeur pick-up doté de deux emplacements pour de grands renvois d'angle ainsi qu'un changeur linéaire 14 ou 16 emplacements pour des équipements complets.

Pour des applications à utilisation intensive d'outils comme par exemple pour la construction de fenêtres, l'équipement peut être complété par un changeur d'outil shuttle supplémentaire avec jusqu'à 60 emplacements.

Agrégats interchangeables innovants

Agrégats interchangeables pour des applications des plus variées

Votre longueur d'avance pour des produits de haute qualité

Broches multiples classiques, agrégats de serrures de portes et de sciage, ainsi que des applications spéciales, telles que le burinage à burin creux et l'usinage de mousses synthétiques à l'aide d'agrégats de sciage : un grand nombre d'agrégats interchangeables pour les applications les plus variées sont à votre disposition pour toutes les machines de la série PRO-MASTER.

Pour des découpes d'angle et des perçages précis, des renvois d'angle variables avec affichage d'angle numérique et réglage d'angle sont également disponibles.

Fraise de serrure de portes pour les professionnels

Fraise de serrure de portes pour les professionnels
Usinage efficace de cadres de portes et autres éléments d'encadrement

Fraisage de serrure de portes

Les moteurs de fraise ultra performants de l'agrégat de fraisage horizontal en option font de la série PRO-MASTER une absolue professionnelle de la fabrication de portes. Dans la version 5 axes, l'agrégat de fraisage remplit naturellement le même rôle.

  • HOLZ-HER propose un large éventail d’agrégats interchangeables compatibles, à la fois puissants et fiables pour toutes les applications.

Pointeur laser de série

Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage

Pointeur laser pour un positionnement exact de la ventouse ou pour l'approche du contour de la pièce, monté à droite et à gauche de la tête d’usinage.

Laser à contour : la solution complète du positionnement

Laser à contour : la solution complète du positionnement
Laser à contour : la solution complète du positionnement

Le laser à contour projette l'ensemble du contour et toutes les ventouses nécessaires simultanément, ainsi que toutes les positions de traverses, sans restriction du nombre de lignes à projeter.

Bande convoyeuse de copeaux performante

Bande convoyeuse de copeaux performante

Pour l’évacuation de grandes quantités de copeaux lors de l’usinage de bois massif. Le poste de travail autour de la machine CNC reste propre.

Concepts de sécurité variables

Tapis de sécurité 3 zones ou bumper de sécurité

Des concepts de sécurité modernes vous offrent deux possibilités : un tapis de sécurité trois zones breveté ou un bumper de sécurité. Ainsi, les centres d’usinage HOLZ-HER peuvent être adaptés de manière personnalisée et en toute sécurité à vos conditions d’exploitation.

Technique du vide efficace

Pompes à vide extrêmement performantes et efficaces
ECO VAC

Des pompes à vide extrêmement performantes et efficaces garantissent le parfait maintien des panneaux. Nécessitant que peu de maintenance, l'outillage fonctionnant à sec se distingue également par de faibles émissions sonores et des besoins de maintenance extrêmement réduits.

La commande du vide intelligente ECO VAC commande également la performance de vide nécessaire à partir d'un logiciel en cas d'utilisation de pompes.

Aspiration flexible

Aspiration flexible, programmable sur huit positions

Aspiration flexible, programmable sur huit positions

Positionnable sur la tête d'usinage de manière entièrement automatique sur huit positions, pour un ajustement précis du capot à la hauteur de pièce. Une aspiration optimale des copeaux est ainsi garantie.

Pupitre de commande mobile

Pupitre de commande mobile pour les centres d'usinage CNC HOLZHER

On accorde une importance grandissante à la conception ergonomique de votre poste de travail. HOLZ-HER propose de série pour tous les modèles PRO-MASTER un pupitre de commande mobile, équipé d’un écran 21,5 pouces 16/9 et vous offrant une parfaite ergonomie pour l'opérateur. Avec les roues fixées au pupitre, vous pouvez le positionner à l’endroit qui vous permettra d’assister au mieux le processus de fabrication.


Options d'extension

Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus
