Centre d’usinage CNC PRO-MASTER 7125 : centre d’usinage 5 axes haute performance

Die PRO-MASTER 7125 eröffnet Ihnen nahezu unbegrenzte Möglichkeiten in der Holz- und Kunststoffbearbeitung

La PRO-MASTER 7125 vous offre des possibilités d’applications quasiment illimitées pour l’usinage du bois et des matières synthétiques. Grâce aux variantes de tables MANUELL, X-MOVE TABLE et VARIO-TABLE entièrement automatique, l'éventail des performances du pack de puissance 5 axes est adaptable à toutes les conditions d'exploitation.

D’un point de vue mécanique, les centres d’usinage 5 axes de HOLZ-HER se distinguent surtout par la dynamique aboutie de la tête 5 axes à cardan et du processeur. Lors des déplacements à interpolation, il en résulte des cycles de travail extrêmement fluides qui se reflètent dans la perfection de la surface des panneaux et dans des temps d'usinage courts.

Outre des couples extrêmement élevés sur l'ensemble de la plage de rotation, la technologie unique PRO-Torque de la broche 17 kW en option offre également un « verrouillage » à commande logicielle des axes A et C, qui affiche des avantages avant tout dans le chantournage avec des avances élevées et d’excellentes prises de bois. Grâce à son palier en céramique et au refroidissement par liquide, la tête d’usinage compacte, puissante et à interpolation complète est extrêmement productive, tout en disposant naturellement d'une interface pour les agrégats interchangeables.

La série à 5 axes se décline avec une offre diversifiée et exhaustive d’options qui sauront répondre à toutes les attentes. Ainsi, le centre d'usinage CNC peut être configuré de manière optimale pour des applications dans l’ameublement, la fabrication d’escaliers et de maquettes ou bien l’usinage de bois massif.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Détails techniques

Agrégat de fraisage 5 axes haute puissance

Agrégat de fraisage 5 axes haute puissance
Agrégat de fraisage 5 axes haute puissance
Agrégat de fraisage 5 axes haute puissance

La « cinquième dimension » de l'usinage du bois

La tête d’usinage à cardan d’une puissance jusqu’à 17 kW (12 kW en version standard) garantit la fabrication précise de pièces aux courbures complexes, telles que des marches d'escalier ou des formes spéciales de mobilier et de modèles au design exigeant. La tête d’usinage compacte, puissante et à interpolation complète travaille à une vitesse jusqu’à 24 000 tours par minute et s’avère extrêmement productive, grâce à son palier en céramique et au refroidissement par liquide.

La particularité de la broche 17 kW (S6) en option réside dans la technologie PRO-TORQUE, qui permet des couples extrêmement élevés sur la broche grâce à une fixation mécanique automatisée des axes A et C. Le capot d’aspiration 8 emplacements et une bande convoyeuse de copeaux en option permettent une aspiration optimale.

CabinetControl : programmation simplifiée de meubles

Programmation simplifiée de meubles
La commande machine conviviale et de haute qualité de HOLZ-HER
Lancement automatique du programme d'usinage CNC par simple pression de touche

CabinetControl : logiciel de conception simplifiée de meubles à éléments

À la fois conviviale et de haute qualité, la nouvelle commande machine de HOLZ-HER fait partie intégrante de la conception machine. Le CAMPUS/NC Hops avec licence bureau et machine et le puissant logiciel de CAO aCADemy fait partie du pack d’équipements. Le logiciel intégré de design de mobilier CabinetControl Base complète le pack en lui apportant une vraie valeur ajoutée. Cette offre fournit tous les éléments indispensables à un usinage efficace et à un grand confort d’utilisation, incluant entre autres une interface à code-barres, un boîtier de commande manuelle, des fonctions d’importation et bien davantage encore.

  • CabinetControl Base déjà de série dans le pack logiciel.
  • Conception de meubles à éléments.
  • Visualisation en 2D et 3D possible.
  • Adaptation rapide aux demandes spécifiques des acheteurs de mobilier.
  • Parfaite présentation des meubles.
  • Réalisation automatique des plans de coupe.
  • Lancement automatique du programme d’usinage CNC par simple pression de touche.
  • Version professionnelle en option du CabinetControl PRO, également avec bibliothèque, calcul, transfert de données à la scie à panneaux horizontale, etc. Idéal également pour l'aménagement de cuisines et autres espaces.

CabinetControl Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet

Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.
Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.
Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.

CabinetControl Pro est l'extension pour une utilisation professionnelle dans la planification du mobilier et la présentation des clients. Planifiez des meubles ou concevez des situations de vie entières. Soutenez l'imagination de vos clients pour des décisions plus rapides. Présenter le mobilier planifié de façon photoréaliste de n'importe quel point de vue directement au client sur place.

Meubles

  • Planifiez vos meubles dans différentes situations de pièces : Armoires, armoires de toit inclinées, lucarnes, cuisines, meubles de salle de bains, meubles de bureau, armoires, armoires, armoires à portes coulissantes, meubles de salon, buffets, armoires encastrées, meubles hi-fi et TV, comptoirs, lits, tables etc.

Simple

  • En tant que charpentier, vous savez comment sont fabriqués les meubles. Avec seulement quelques entrées, vous pouvez accéder directement à la planification terminée, sans aucune connaissance en CAO. De là, il suffit d'appuyer sur un bouton et toutes les données sont prêtes pour la production. C'est un moyen rapide et facile de planifier et de préparer votre travail.

Programmation

  • En collaboration avec votre client, vous planifiez et présentez vos meubles rapidement et de manière vivante. Vous implémentez directement chaque demande de modification spontanée et votre client sait immédiatement ce qu'il reçoit. Cela rend sa décision plus facile et vous obtenez le travail plus rapidement.

Lors de la planification, les données de coupe et les programmes CNC pour votre scie à panneaux HOLZ-HER et la machine CNC HOLZ-HER sont générés automatiquement. L'option supplémentaire TrunRAY améliore l'affichage des rendus créés.

Module 5 axes CAMPUS, simulation 3D

Fraisage simultané avec module 5 axes CAMPUS

Simulation d'enlèvement de copeaux 3D de série

Dès l'équipement de base, les machines PRO-MASTER sont fournies avec une simulation d'enlèvement de copeaux 3D aboutie. La simulation de machine 3D CAMPUS est également disponible comme option supplémentaire. Elle vous offre :

  • Protection anticollision
  • Simulation tridimensionnelle des mouvements de la machine et de l'usinage du panneau
  • Représentation graphique de la tête d'usinage, de l'outil et porte-outils, de la table et du système de serrage.

Véritable fraisage 5 axes à haute vitesse avec CURVE 3D

Le pack CURVE 3D Performance en option offre des avantages supplémentaires pour les utilisateurs de fraises 5 axes haute puissance. On utilise ici la performance haut de gamme de la broche 5 axes pour un véritable fraisage à haute vitesse avec des résultats parfaits. Le module CURVE 3D est également idéal pour augmenter les performances en cas de connexion avec des logiciels tiers de CAO/GAO et offre des interpolations spline parfaites.

Fraisage simultané avec module 5 axes CAMPUS

Le module complémentaire de NC-HOPS soutient l’interpolation des 5 axes pour l’usinage à plusieurs niveaux, par exemple :

  • Fraisage simultané 5 axes.
  • Support de l’interpolation 5 axes grâce à la courbe de guidage supérieure et inférieure (usinage simultané).
  • Deux contours sur calques définis sont interprétés pour un usinage sur 5 axes.

Tête de perçage intégrée

Tête de perçage intégrable en option

Avec des têtes de perçage variables, la PRO-MASTER est parfaitement équipée.

16 broches (de série)

  • Agrégat de perçage avec 10 broches verticales (X = 6 / Y = 4)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

24 broches (option)

  • Agrégat de perçage avec 18 broches verticales (X = 11 + 2 / Y = 6)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

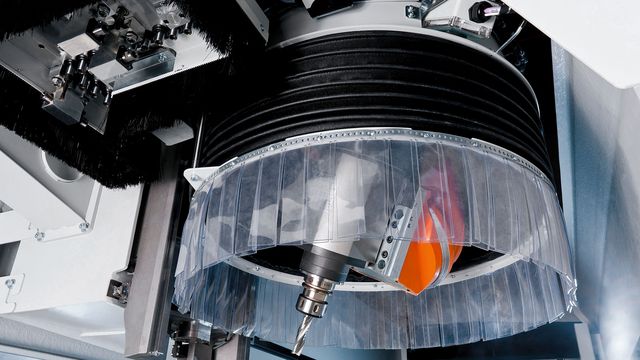

Tête d'usinage optimisée pour la pratique

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER est multifonctionnelle et parfaitement équipée pour une fabrication rationnelle d’éléments de meubles plus simples et plus complexes, sur la durée.

La construction intégrée compacte fait de la tête d’usinage un modèle de dynamique, d’accélération et de précision de positionnement. La série PRO-MASTER offre un large éventail d'usinage dès l'équipement de base.

Table à traverses standard

Table à traverses standard

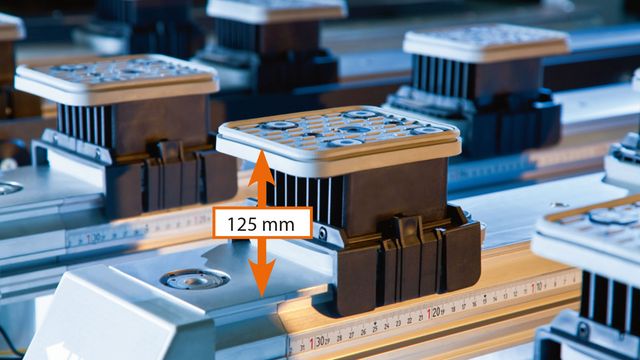

Ventouses de 125 millimètres de haut
Aides au transport relevables et abaissables pneumatiquement

Table à traverses : le support de panneau pour des cycles de travail optimaux

Une fabrication précise exige un positionnement exact et sûr des panneaux. C'est pourquoi la série PRO-MASTER est équipée d'une table à traverses. Cette dernière vous offre une haute flexibilité dans tous les domaines de l'usinage et même les panneaux compliqués sont fixées rapidement et facilement.

  • Traverses massives avec réseau de dépression unitaire, six traverses à déplacement simplifié, avec blocage pneumatique sur l’axe X. Un bouton rotatif permet aux droitiers comme aux gauchers de contrôler pneumatiquement les traverses en toute simplicité.
  • Réglettes de mesure sur l'axe X pour un positionnement rapide des traverses, pointeur laser pour le positionnement précis des ventouses. Autres traverses et ventouses disponibles en option.
  • Des ventouses de 125 millimètres de haut permettent à la tête d'usinage de rester accessible de chaque côté.
  • Butées embarquées à douilles de guidage trempées et excentrées. Les butées peuvent être abaissées pneumatiquement.
  • Quatre aides au transport relevables et abaissables pneumatiquement pour le positionnement simple des pièces les plus lourdes. Aides au transport supplémentaires en option.
  • Deux larges boutons poussoirs pour le blocage des panneaux.
  • Traverse latérale pour déposer les ventouses non requises.
  • Davantage de capacité grâce à des zones d'usinage supplémentaires (option).
  • Aucune perte de dépression grâce aux zones de dépression enclenchables individuellement.
  • Pompes à vide haute performance 100 m3/h.
    En option : pompes à vide avec 140 m3/h et 250 m3/h.

Tables d'usinage hautement flexibles

Tables d'usinage hautement flexibles
Tables d'usinage hautement flexibles
Tables d'usinage hautement flexibles

Table X-MOVE

La table X-MOVE se compose de série de six traverses dotées chacune de deux ventouses. Les traverses sont déplacées automatiquement, au choix via des touches fléchées, sur l'axe X vers les positions programmées dans la commande.

  • Six traverses positionnables mécaniquement par crémaillère, sur des guides linéaires trempés. (autres traverses X-MOVE en option)
  • Variable pour l'équipement avec des ventouses ou des dispositifs de serrage de cadres.

Table VARIO

La table Vario est composée de série de six traverses dotées chacune de trois ventouses escamotables. Le rééquipement de l’ensemble de la table de travail a lieu en quelques secondes. Les traverses et les ventouses sont automatiquement positionnées par la commande.

  • Six traverses positionnables mécaniquement par crémaillère, sur des guides linéaires trempés.
  • Trois supports de ventouses par traverse, une ventouse avec clapet de dépression chacune (deuxième ventouse en option).
  • Supports de ventouses positionnables mécaniquement par crémaillère, sur des guides linéaires trempés (autres supports de ventouse en option).

Table de Nesting haut rendement

Technologie Nesting pour une fabrication rationnelle. Il s’agit de fixer une plaque d’usure poreuse (généralement en médium fin) en créant une dépression sur la table de la machine. Cette plaque fait office de « surface ventouse » et de support des panneaux à usiner. La technologie Nesting permet d'optimiser le travail et la découpe de panneaux.

  • Pour le formatage de plans de coupe imbriqués sur la table de Nesting.
  • Usinage de panneaux sur des ventouses positionnées manuellement.
  • Le faible entraxe (50 mm) de la table de Nesting HOLZ-HER garantit une bonne répartition de la dépression sur l'ensemble de la surface de la table.

Serrage de panneau abouti

Système variable de serrage de panneau

Associée à une technologie aboutie, l'utilisation d'un logiciel intelligent rend les centres d'usinage CNC toujours plus performants. La fabrication complète de pièces individuelles est désormais de mise. Toutes les pièces doivent être usinées avec une qualité maximale et en un seul passage, en ayant recours à tous les types d'usinage imaginables. La capacité des machines à fabriquer de multiples produits ouvre de nouveaux horizons. De plus, l'usinage CNC permet le renouveau des assemblages de bois traditionnels. Alors qu'autrefois, les méthodes artisanales supposaient une charge de travail et des tolérances élevées, il suffit aujourd'hui de quelques clics pour réaliser des assemblages complexes d'une précision absolue. C'est ainsi qu'on redécouvre des portes à cadre assemblées ou des assemblages à queue d'aronde.

Système variable de ventouses et de serrage de panneau pour l'usinage de surfaces et les éléments de cadres droits et arrondis.

Usinage de bois massif intelligent

Équipement parfait pour l’usinage personnalisé et très diversifié

Les séries PRO-MASTER 71 et 72 offrent des possibilités quasiment illimitées d'usinage. Conçue pour une sollicitation élevée, la construction massive et bien pensée de ces deux machines présente un design industriel à la fois moderne et parfaitement adapté aux applications prévues.

Grâce aux longueurs d'usinage extrêmes sur l'axe X, la table à traverses des centres d'usinage CNC est idéalement préparée pour l' usinage de longs éléments pour escaliers, jardins d'hiver etc. Même les grands éléments de portes s’usinent avec une efficacité maximale et sans effort en mode pendulaire. Avec des cotes d’usinage jusqu'à 1 400 ou 1 600 mm sur l’axe Y et une course de 565 mm sur l’axe Z, ces deux séries sont parfaitement équipées pour l’usinage personnalisé et très diversifié.

Beaucoup de place pour tous les équipements

Le changeur à plateau embarqué à 12 ou 18 emplacements
Changeur linéaire 14 ou 16 emplacements
Beaucoup de place pour un outillage diversifié

Le changeur à plateau embarqué à 12 ou 18 emplacements permet des temps d'équipement courts et une productivité maximale. Un changeur pick-up spécial est disponible pour des lames de scie jusqu'à Ø 350 mm.

En complément, il existe un changeur pick-up doté de deux emplacements pour de grands renvois d'angle ainsi qu'un changeur linéaire 14 ou 16 emplacements pour des équipements complets.

Pour des applications à utilisation intensive d'outils comme par exemple pour la construction de fenêtres, l'équipement peut être complété par un changeur d'outil shuttle supplémentaire avec jusqu'à 60 emplacements.

Agrégats interchangeables innovants

Agrégats interchangeables pour des applications des plus variées

Votre longueur d'avance pour des produits de haute qualité

Broches multiples classiques, agrégats de serrures de portes et de sciage, ainsi que des applications spéciales, telles que le burinage à burin creux et l'usinage de mousses synthétiques à l'aide d'agrégats de sciage : un grand nombre d'agrégats interchangeables pour les applications les plus variées sont à votre disposition pour toutes les machines de la série PRO-MASTER.

Pour des découpes d'angle et des perçages précis, des renvois d'angle variables avec affichage d'angle numérique et réglage d'angle sont également disponibles.

Fraise de serrure de portes pour les professionnels

Fraise de serrure de portes pour les professionnels
Usinage efficace de cadres de portes et autres éléments d'encadrement

Fraisage de serrure de portes

Les moteurs de fraise ultra performants de l'agrégat de fraisage horizontal en option font de la série PRO-MASTER une absolue professionnelle de la fabrication de portes. Dans la version 5 axes, l'agrégat de fraisage remplit naturellement le même rôle.

  • HOLZ-HER propose un large éventail d’agrégats interchangeables compatibles, à la fois puissants et fiables pour toutes les applications.

Pointeur laser de série

Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage

Pointeur laser pour un positionnement exact de la ventouse ou pour l'approche du contour de la pièce, monté à droite et à gauche de la tête d’usinage.

Laser à contour : la solution complète du positionnement

Laser à contour : la solution complète du positionnement
Laser à contour : la solution complète du positionnement

Le laser à contour projette l'ensemble du contour et toutes les ventouses nécessaires simultanément, ainsi que toutes les positions de traverses, sans restriction du nombre de lignes à projeter.

Concepts de sécurité variables

Tapis de sécurité 3 zones ou bumper de sécurité

Des concepts de sécurité modernes vous offrent deux possibilités : un tapis de sécurité trois zones breveté ou un bumper de sécurité. Ainsi, les centres d’usinage HOLZ-HER peuvent être adaptés de manière personnalisée et en toute sécurité à vos conditions d’exploitation.

Technique du vide efficace

Pompes à vide extrêmement performantes et efficaces
ECO VAC

Des pompes à vide extrêmement performantes et efficaces garantissent le parfait maintien des panneaux. Nécessitant que peu de maintenance, l'outillage fonctionnant à sec se distingue également par de faibles émissions sonores et des besoins de maintenance extrêmement réduits.

La commande du vide intelligente ECO VAC commande également la performance de vide nécessaire à partir d'un logiciel en cas d'utilisation de pompes.

Aspiration flexible

Aspiration flexible, programmable sur huit positions

Aspiration flexible, programmable sur huit positions

Positionnable sur la tête d'usinage de manière entièrement automatique sur huit positions, pour un ajustement précis du capot à la hauteur de pièce. Une aspiration optimale des copeaux est ainsi garantie.


Bon à savoir

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


Références


Plus d'informations

Téléchargements

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

Brochure PRO-MASTER 7125 (PDF, 917 KB)

Caractéristiques techniques

Ouvrir le tableau
