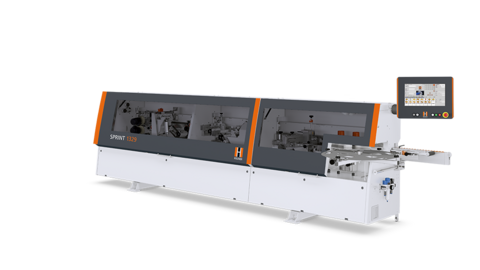

Plaqueuse de chants SPRINT 1329 : adaptable à tous types de chant grâce à ses trois variantes de modèle puissantes
La plaqueuse de chants SPRINT 1329 dispose d’une technologie multifonction poussée à son plus haut niveau et d’axes de toupie motorisés pour la machine complète. Ainsi, HOLZ-HER permet un rééquipement parfaitement reproductible par simple pression de touche, sans ouverture du capot de la machine.
Sur la SPRINT 1329, vous avez le choix entre trois variantes de modèles puissantes pour l'usinage complet de matériaux modernes de chants et de panneaux. Votre machine reste ainsi adaptable à tous types de chant.
Notre championne des ventes, la variante « premium », et son agrégat de copiage d'angle bimoteur, permettant l'usinage d'épaisseurs de chant jusqu'à 15 mm et d'épaisseurs de panneaux jusqu'à 60 mm , ne laissent aucun souhait insatisfait en matière de flexibilité . Avec ses deux agrégats de fraisage , la variante « massiv » vous permet d’usiner sans effort des chants en bois massif jusqu’à 15 mm d’épaisseur sans changement d’outil. La variante « grooving » est équipée d’un agrégat de rainurage à commande numérique entièrement automatique et inclinable.
Voilà ce que vous propose la série SPRINT de HOLZ-HER
- Joint invisible avec la technologie à couche mince Glu Jet
- iTronic pour une automatisation intelligente
- Commande PC avec écran tactile
- Épaisseur de panneau jusqu'à 60 mm
- Épaisseur de chant jusqu’à 15 mm
Voilà ce que vous propose la SPRINT 1329 de HOLZ-HER
Bon à savoir
Commande EdgeControl : simple et intuitive
Commande Edge Control
Écran couleur tactile 18,5" au format 16:9. Commande performante avec utilisation ultra simple pour un équipement et un rééquipement rationnel.
- Écran couleur tactile 18,5" de série.
- Interface graphique, toutes les informations en texte clair et/ou graphique.
- Utilisation simple : pupitre de commande rotatif et inclinable à hauteur des yeux.
- Sélection simplifiée des programmes par noms et numéros.
- Mémoire de programmation importante pour chaque application.
- Sélection individuelle des agrégats avec les fonctions valeurs de consigne, points d'extrémité et rectifications d'outils paramétrables en valeurs de base.
- Indications des défauts en texte clair.
- Gestion individuelle jusqu’à dix utilisateurs avec protection par mot de passe et droits individuels.
- Connexion réseau
- Maintenance en ligne, échange rapide de données avec le SAV HOLZ-HER.
- Interface à codes-barres.
iTronic pour une automatisation intelligente
Composants fonctionnels iTronic
1. Lame adaptative
Lame entièrement adaptative qui adapte la pression en fonction de l’épaisseur et de la hauteur de chant. Vos avantages :
- La pression est toujours adaptée au type de chant
- Plus de vibrations inutiles
- Usure réduite
2. Zone de pression adaptative
La pression de contact de chaque rouleau est adaptée en fonction de l’utilisation par un système pneumatique intelligent. Vos avantages :
- Taux de rebuts réduits au minimum
- Plus besoin de réaliser des prototypes au préalable
- Un résultat d’usinage optimal même en cas de changement fréquent d’application
3. Commande automatique de la quantité de colle
Commande automatique, adaptée aux besoins de la quantité de colle via la sélection du programme : Un encollage toujours optimal sur :
- les différents types de panneaux comme les panneaux d’aggloméré ou de médium
- les différentes épaisseurs de panneaux
- les différentes vitesses d’avance
- Colle EVA et PUR
- Adaptation aux paramètres d'usinage des différents fabricants de colle
4. Cycle de rinçage automatique
Cycle de rinçage pour colle PUR entièrement automatisé intégré à la commande, sur simple pression de touche. Ce faisant, l’agrégat est automatiquement rincé avec la bonne quantité de nettoyant, température et pression de contact. (Le rinçage est obligatoire après 48 heures = temps de réaction de la colle). Vos avantages :
- Le meilleur système du marché
- Colle PUR toujours sous contrôle
- Élimination du risque d’erreur au cours du rinçage
5. Surveillance des restes de colle
Le système surveille automatiquement la quantité de colle restante et les mètres linéaires pouvant encore être produits via un capteur spécifique et l'affiche sur la commande pour en informer l’opérateur. Vos avantages :
- L’opérateur sait à tout moment combien il lui reste de mètres linéaires à produire
- Surveillance professionnelle du processus de rinçage
- Optimisation de la colle restante dans le système au cours du processus de rinçage
Alimentation en chants avec SYNCHRO
Les magasins avec entraînement SYNCHRO. Grâce à l'adaptation synchrone à la vitesse d'avance, le magasin garantit des écarts courts entre les panneaux et permet d'optimiser dans le même temps les dépassements de chants.
Angle d'entrée faible en raison de la conception de la buse, alimentation en chants en bois massif jusqu'à 15 mm sans difficulté.
Calibrage
- Réglage de la hauteur inclus pour une coupe optimale.
Le système d'encollage le plus flexible du marché
Chauffe, changement de colle et nettoyage en seulement 3 minutes
Aucun autre système d'encollage n'offre autant de flexibilité, tout en assurant efficacité énergétique et propreté. La technologie à couche mince HOLZ-HER fait de ce système d'encollage un outil ultra polyvalent, à même de satisfaire les artisans tout comme les utilisateurs industriels. Le joint invisible par colle PUR, qui permet une utilisation en environnement humide, va de soi pour tous les clients HOLZ-HER.
Vous obtenez un aspect impeccable quel que soit le matériau utilisé : des chants polis de haute brillance aux chants en bois massif en section extrêmement épaisse, la diversité de HOLZ-HER reste inégalée. Posez aujourd’hui les jalons des tendances de demain.
Zone de pression
Zone de pression à entraînement synchrone avec adaptation automatique à la vitesse d'avance. Rouleaux de pression droits et coniques pour un joint de colle parfait.
- Avec axe à commande numérique pour le réglage mécanique à l'épaisseur de chant correspondante (option).
Agrégat de coupe en bout pneumatique - 60 mm
Pour la coupe en bout droite ou inclinée de chants fins ; inclinable pneumatiquement de série jusqu’à 10 degrés. Version haute qualité avec bâti monobloc en fonte.
Moteurs de scie à double guidage pour une découpe précise des dépassements de chants.

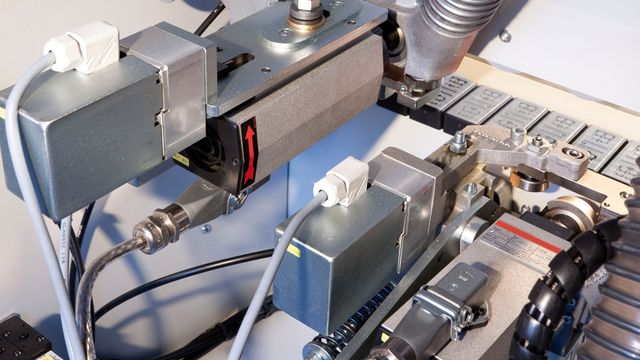

Agrégat d'affleurage droit
Agrégat de fraisage ultra performant pour chants jusqu’à 15 mm d’épaisseur. Deux axes à commande numérique pour les travaux de fraisage avec ou sans dépassement de chant (option).
- Épaisseur de chant de 15 mm de série sur la SPRINT 1327 massiv et la 1329 massiv.
Agrégat de fraisage pneumatique
Agrégat de fraisage multifonction pour l'affleurage droit jusqu'à 8 mm d'épaisseur de chant, jusqu'à 3 mm de rayon, inclinable de 0 à 15 degrés. Outils au diamant inclus.
Autres équipements : Convoyeur de copeaux intégré à l’outil, système ProLock.
- Également à commande automatique en option avec quatre axes à commande numérique et réglage automatique de l'inclinaison.

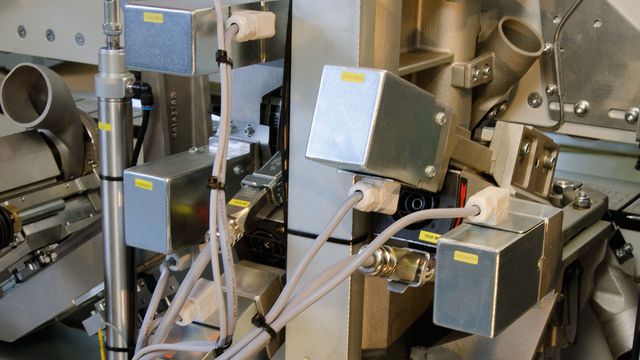

Agrégat multifonction avec 4 axes à commande numérique
Pour affleurage droit, à rayon et à chanfrein, incluant un outil au diamant fixe au carbure avec système breveté Air Stream.
- Commande entièrement automatique via six axes à commande numérique (option).

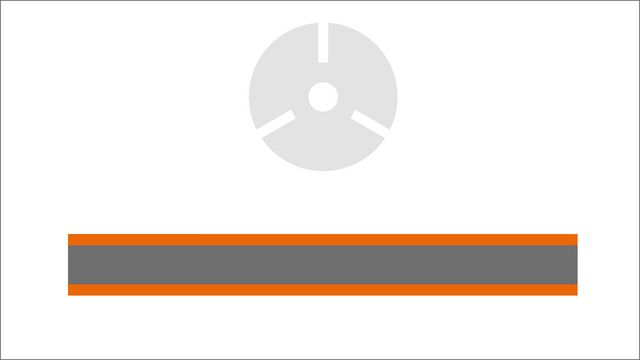

Agrégat de fraisage par copiage - 60 mm
Agrégat de copiage d’angle pour l’usinage d’angles avec des chants jusqu’à 3 mm d’épaisseur. Équipement d'outil pour rayons jusqu'à 3 mm et chanfreins jusqu'à 45 degrés avec possibilité d’usinage de profils postformés.
- Outil au diamant pour une plus grande longévité.
- Récupération des copeaux intégrée à l’outil.
- Hauteur de travail de 60 mm.
Agrégat de copiage avec 4 axes à commande numérique
Agrégat de copiage pour le copiage d'angle. Usinage avec deux moteurs de fraise pour de multiples profils postformés. De série avec quatre axes à commande numérique, ainsi que deux fraises au diamant avec technologie CM et mandrin à changement rapide ProLock. Épaisseur maxi du panneau de 60 mm.
- Touche va-et-vient
La touche va-et-vient automatique copie frontalement sans dépassement du matériau et laisse pour le chant longitudinal le dépassement optimal pour l'usinage suivant avec le racleur à rayon.
Agrégat de rainurage
De série avec axes à commande numérique pour le réglage de la profondeur de rainurage et la position des rainures depuis le pupitre. Inclinaison 0 – 90°, encoches incluses par pas de 11,25°. Commande de plongée incluse.
Agrégat de raclage
Pour un lissage parfait des rayons ou des chanfreins des chants en PVC.
- Également disponible avec deux axes à commande numérique (option).
- Pack haute brillance avec quatre axes à commande numérique (option)
Racleur de surface
Finition propre de la surface. À plongée contrôlée avec deux lames réversibles HW, plus de finition manuelle. Monté de série.
Racleur de surface (avec pré-palpage et post-palpage)
Finition propre de la surface avec pré-palpage et post-palpage pour des vitesses d'avance élevées. 2 lames réversibles HW, utilisables sur 4 côtés. La finition manuelle n'est plus nécessaire. Les deux unités sont escamotables automatiquement pour des applications spéciales.
Agrégat de polissage
Polir jusqu'à la brillance ; pour une finition complète. Monté de série.
Système pulvérisateur avant et arrière
Pulvérisateur à agent de nettoyage et agent de séparation pour la zone d'introduction et de sortie. Agent antistatique, réfrigérant, lubrifiant et commande électronique via des buses spéciales pour une parfaite finition des chants.
Options d'extension
Des économies d'énergie facilitées
Avec le système intelligent de gestion énergétique ECO Mode pour les plaqueuses de chants HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.
Efficacité grâce à l'interconnexion des machines HOLZ-HER
Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

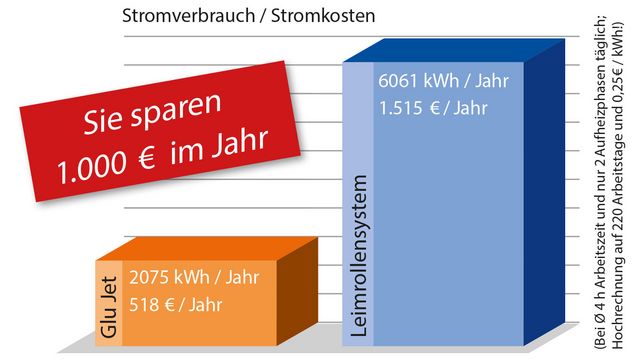

Faites-vous déjà des économies ?
En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ? Économisez jusqu'à 1 000 € par an avec le système à buses breveté Glu Jet.
