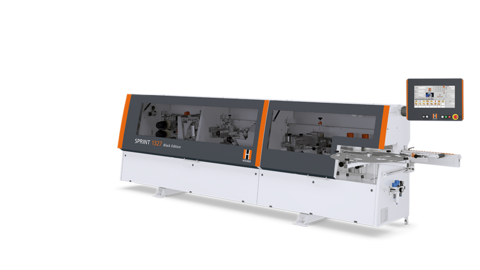

Plaqueuse de chants SPRINT 1327 : productivité à l'état pur grâce à l'avance variable et les intervalles entre panneaux les plus réduits

Productivité à l'état pur grâce à l'avance variable et les intervalles entre panneaux les plus réduits

Chaque agrégat de la plaqueuse de chants SPRINT 1327 séduit par sa précision d'usinage. Les variantes possibles d'équipement sont parfaitement complémentaires et conçues pour des sollicitations et des avances importantes .

Une avance variable de 10 à 18 m/min. et le réglage automatique de la poutre de pression sont inclus de série. Un magasin à entraînement synchrone et une zone de pression sont également disponibles de série.

La SPRINT 1327 propose deux variantes de modèle. La SPRINT 1327 classic vous offre un équipement complet, calibrage, copiage d'angle et agrégat de finition inclus. Avec ses deux agrégats de fraisage (en remplacement de l'agrégat de copiage d'angle), la SPRINT 1327 massiv vous permet d'usiner sans effort des chants en bois massif jusqu'à 15 mm d'épaisseur sans changement d'outil.


Bon à savoir

iTronic pour une automatisation intelligente

Pack adaptatif pour une automatisation intelligente

Composants fonctionnels iTronic

1. Lame adaptative

Lame entièrement adaptative qui adapte la pression en fonction de l’épaisseur et de la hauteur de chant. Vos avantages :

  • La pression est toujours adaptée au type de chant
  • Plus de vibrations inutiles
  • Usure réduite

2. Zone de pression adaptative

La pression de contact de chaque rouleau est adaptée en fonction de l’utilisation par un système pneumatique intelligent. Vos avantages :

  • Taux de rebuts réduits au minimum
  • Plus besoin de réaliser des prototypes au préalable
  • Un résultat d’usinage optimal même en cas de changement fréquent d’application

3. Commande automatique de la quantité de colle

Commande automatique, adaptée aux besoins de la quantité de colle via la sélection du programme : Un encollage toujours optimal sur :

  • les différents types de panneaux comme les panneaux d’aggloméré ou de médium
  • les différentes épaisseurs de panneaux
  • les différentes vitesses d’avance
  • Colle EVA et PUR
  • Adaptation aux paramètres d'usinage des différents fabricants de colle

4. Cycle de rinçage automatique

Cycle de rinçage pour colle PUR entièrement automatisé intégré à la commande, sur simple pression de touche. Ce faisant, l’agrégat est automatiquement rincé avec la bonne quantité de nettoyant, température et pression de contact. (Le rinçage est obligatoire après 48 heures = temps de réaction de la colle).  Vos avantages :

  • Le meilleur système du marché
  • Colle PUR toujours sous contrôle
  • Élimination du risque d’erreur au cours du rinçage

5.  Surveillance des restes de colle

Le système surveille automatiquement la quantité de colle restante et les mètres linéaires pouvant encore être produits via un capteur spécifique et l'affiche sur la commande pour en informer l’opérateur. Vos avantages :

  • L’opérateur sait à tout moment combien il lui reste de mètres linéaires à produire
  • Surveillance professionnelle du processus de rinçage
  • Optimisation de la colle restante dans le système au cours du processus de rinçage

Commande EdgeControl : simple et intuitive

Commande PC de HOLZ-HER : des standards élevés pour une utilisation sûre à long terme

Commande Edge Control

Écran couleur tactile 18,5" au format 16:9. Commande performante avec utilisation ultra simple pour un équipement et un rééquipement rationnel.

  • Écran couleur tactile 18,5" de série.
  • Interface graphique, toutes les informations en texte clair et/ou graphique.
  • Utilisation simple : pupitre de commande rotatif et inclinable à hauteur des yeux.
  • Sélection simplifiée des programmes par noms et numéros.
  • Mémoire de programmation importante pour chaque application.
  • Sélection individuelle des agrégats avec les fonctions valeurs de consigne, points d'extrémité et rectifications d'outils paramétrables en valeurs de base.
  • Indications des défauts en texte clair.
  • Gestion individuelle jusqu’à dix utilisateurs avec protection par mot de passe et droits individuels.
  • Connexion réseau
  • Maintenance en ligne, échange rapide de données avec le SAV HOLZ-HER.
  • Interface à codes-barres.

Alimentation en chants avec SYNCHRO

Alimentation en chants avec SYNCHRO
Alimentation en chants avec SYNCHRO
Alimentation en chants avec SYNCHRO

Les magasins avec entraînement SYNCHRO. Grâce à l'adaptation synchrone à la vitesse d'avance, le magasin garantit des écarts courts entre les panneaux et permet d'optimiser dans le même temps les dépassements de chants.

Angle d'entrée faible en raison de la conception de la buse, alimentation en chants en bois massif jusqu'à 15 mm sans difficulté.

Calibrage

Calibrage
  • Réglage de la hauteur inclus pour une coupe optimale.

Haute flexibilité avec alimentation en chants 6 emplacements

Manipulation simple, haute flexibilité avec alimentation en chants 6 emplacements
Manipulation simple, haute flexibilité avec alimentation en chants 6 emplacements
Manipulation simple, haute flexibilité avec alimentation en chants 6 emplacements

Le magasin automatique 6 emplacements offre une flexibilité garantie à l’utilisateur qui travaille avec une multiplicité de chants de différents matériaux, mais également à celui qui utilise le même chant en continu. Grâce au changement automatique de réservoir, il n’y a pas de rupture d’alimentation, ce qui permet d’économiser des temps d’équipement précieux. Un septième réservoir supplémentaire pour l'alimentation en bandes ainsi qu'un chariot à chants avec roulettes multidirectionnelles blocables sont également disponibles.

Zone de pression

Zone de pression
Zone de pression

Zone de pression à entraînement synchrone avec adaptation automatique à la vitesse d'avance. Rouleaux de pression droits et coniques pour un joint de colle parfait.

  • Avec axe à commande numérique pour le réglage mécanique à l'épaisseur de chant correspondante (option).

Agrégat de coupe en bout pneumatique - 60 mm

Agrégat de coupe en bout pneumatique - 60 mm
Agrégat de coupe en bout pneumatique - 60 mm

Pour la coupe en bout droite ou inclinée de chants fins ; inclinable pneumatiquement de série jusqu’à 10 degrés. Version haute qualité avec bâti monobloc en fonte.

Moteurs de scie à double guidage pour une découpe précise des dépassements de chants.

Agrégat de fraisage pneumatique

Agrégat de fraisage pneumatique
Agrégat de fraisage pneumatique

Agrégat de fraisage multifonction pour l'affleurage droit jusqu'à 8 mm d'épaisseur de chant, jusqu'à 3 mm de rayon, inclinable de 0 à 15 degrés. Outils au diamant inclus.
Autres équipements : Convoyeur de copeaux intégré à l’outil, système ProLock.

  • Également à commande automatique en option avec quatre axes à commande numérique et réglage automatique de l'inclinaison.

Agrégat d'affleurage droit

Agrégat d'affleurage droit jusqu'à 15 mm
Agrégat d'affleurage droit jusqu'à 15 mm
Agrégat d'affleurage droit jusqu'à 15 mm

Agrégat de fraisage ultra performant pour chants jusqu’à 15 mm d’épaisseur. Deux axes à commande numérique pour les travaux de fraisage avec ou sans dépassement de chant (option).

  • Épaisseur de chant de 15 mm de série sur la SPRINT 1327 massiv et la 1329 massiv.

Agrégat multifonction avec 4 axes à commande numérique

Agrégat multifonction avec 4 axes à commande numérique
Agrégat multifonction avec 4 axes à commande numérique
Agrégat multifonction avec 4 axes à commande numérique

Pour affleurage droit, à rayon et à chanfrein, incluant un outil au diamant fixe au carbure avec système breveté Air Stream.

  • Commande entièrement automatique via six axes à commande numérique (option).

Agrégat de fraisage par copiage - 60 mm

Agrégat de fraisage par copiage
Agrégat de fraisage par copiage

Agrégat de copiage d’angle pour l’usinage d’angles avec des chants jusqu’à 3 mm d’épaisseur. Équipement d'outil pour rayons jusqu'à 3 mm et chanfreins jusqu'à 45 degrés avec possibilité d’usinage de profils postformés.

  • Outil au diamant pour une plus grande longévité.
  • Récupération des copeaux intégrée à l’outil.
  • Hauteur de travail de 60 mm.

Agrégat de raclage

Agrégat de raclage
Agrégat de raclage

Pour un lissage parfait des rayons ou des chanfreins des chants en PVC.

  • Également disponible avec deux axes à commande numérique (option).
  • Pack haute brillance avec quatre axes à commande numérique (option)

Racleur de surface

Racleur de surface
Racleur de surface

Finition propre de la surface. À plongée contrôlée avec deux lames réversibles HW, plus de finition manuelle. Monté de série.

Racleur de surface (avec pré-palpage et post-palpage)

Racleur de surface avec pré-palpage et post-palpage pour le placage de chants

Finition propre de la surface avec pré-palpage et post-palpage pour des vitesses d'avance élevées. 2 lames réversibles HW, utilisables sur 4 côtés. La finition manuelle n'est plus nécessaire. Les deux unités sont escamotables automatiquement pour des applications spéciales.

Agrégat de polissage

Agrégat de polissage
Agrégat de polissage

Polir jusqu'à la brillance ; pour une finition complète. Monté de série.


Options d'extension

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO Mode pour les plaqueuses de chants HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ?

Faites-vous déjà des économies ?

En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ? Économisez jusqu'à 1 000 € par an avec le système à buses breveté Glu Jet.

En apprendre plus


Références

L’entreprise slovaque Tomko ne jure que par HOLZ-HER.

Depuis 1989, elle fabrique des meubles sur mesure à partir de panneaux stratifiés et plaqués. Les capacités de production existantes et le savoir-faire de l’entreprise sont une garantie pour tous ses partenaires qui attendent des meubles de qualité livrés et installés dans les délais et les quantités définis, ainsi que de la flexibilité pour la mise en œuvre des demandes spécifiques.

En outre, l’ébénisterie propose à ses clients de l'aménagement intérieur moderne, à prix accessible et taillé sur mesure grâce à sa démarche personnalisée et à son expertise pour la planification et la fabrication des meubles.

Si l’entreprise est en mesure de prendre en charge des projets ambitieux, c’est grâce à son parc machines ultra moderne. La scie à panneaux TECTRA 6120 du fabricant HOLZ-HER est idéale pour répondre à la perfection aux souhaits personnels de chaque client. L’établissement possède également une SPRINT 1329, une autre machine de la marque HOLZ-HER. Cette dernière est spécialement conçue pour satisfaire aux exigences les plus strictes en termes de qualité et de flexibilité et offre de nombreux avantages. Le rééquipement se fait par simple sélection d’un programme, sans devoir ouvrir le capot : la disponibilité est immédiate pour produire. Un centre d'usinage CNC vertical EVOLUTION 7405 vient couronner l’excellent équipement du parc machines de l’entreprise.

De l'étude et du conseil au service, en passant par la production, la livraison et le montage, l’ébénisterie TOMKO est un partenaire fiable pour la fabrication de meubles haut de gamme.

Autres illustrations

Trois machines HOLZ-HER pour Tomko
Trois machines HOLZ-HER pour Tomko

HOLZ-HER et Zottler : connexion en Styrie

L’ébénisterie Zottler autrichienne implantée en Styrie réalise tous les travaux de menuiserie et d'ébénisterie classiques. Pour ce faire, elle mise sur les machines polyvalentes de Holz-her.

[...] Pour ses clients d’Autriche, d’Allemagne et de Suisse, l’ébénisterie Zottler fabrique des équipements complets haut de gamme pour des habitations privées, des hôtels, des restaurants et de nombreuses maisons de repos et pour personnes âgées, sans oublier les résidences estudiantines. « À Graz, nous venons de terminer 250 cuisines pour des chambres d'étudiants de la résidence CoolCity, que nous avons entièrement aménagées. » [...] Une équipe de 48 salariés qui travaille comme un petit producteur en série industriel, en deux-huit. Évidemment, il faut à tout prix éviter toute panne de machine ! Afin de garantir une production sans surprise, l’entreprise a beaucoup travaillé sur l’efficacité de ses processus et a investi d’importantes sommes dans des machines modernes durant ces cinq dernières années.

Quel a été le déclencheur en faveur de Holz-Her ? Zottler : « Après nos débuts il y a près de dix ans, nous avons eu le choix entre transformer techniquement une vieille scie à panneau, ce qui s'avérait être une opération coûteuse, ou en acquérir tout de suite une nouvelle. Nous avons fait ce choix précurseur. » C’est un contact qui a orienté l’entreprise vers le fabricant Holz-Her. Et depuis, l’établissement Zottler a investi régulièrement dans de nouvelles machines produites à l’usine de Voitsberg, à seulement quelques heures de voiture, « parce que nous voulons avoir un seul interlocuteur pour s'occuper de notre important parc machines, qui soit à proximité et qui sache répondre à l'exigence de la qualité autrichienne. » Et si un jour « il devait y avoir urgence », ajoute Peter Gadi, responsable secteur chez Holz-Her pour les projets Zottler, un technicien serait dépêché manu militari à Passail pour résoudre le problème.

Grâce à son parc complet de machines Holz-Her, Zottler couvre toutes les étapes d’usinage de panneaux en série, créant ainsi un workflow continu. [...]

Autres illustrations

La menuiserie styrienne Zottler fait tous les travaux classiques de menuiserie et de construction et s'appuie sur des machines de HOLZ-HER
La menuiserie styrienne Zottler fait tous les travaux classiques de menuiserie et de construction et s'appuie sur des machines de HOLZ-HER

Artisanat de passion depuis plus de 260 ans

Le charpentier Veser du Bade-Wurtemberg est très satisfait de la formation et de la nouvelle machine de cerclage de chant Sprint

Depuis cette semaine, la nouvelle SPRINT 1329 Black Edition a investi les locaux de la menuiserie Veser de Munderkingen, une petite ville sur le Danube entre Ulm et Sigmaringen. La menuiserie Veser pratique l'usinage du bois depuis plus de 260 ans. Le maître-artisan et son personnel ultra qualifié réalisent les souhaits et les projets individuels de leurs clients et leur proposent des concepts aussi bien standards que sur mesure. Outre la fabrication de fenêtres et de portes d’entrée, l’entreprise est également spécialisée dans les dispositifs anti-intrusion pour les ouvertures et la construction de vérandas.

Avec l’acquisition de la nouvelle plaqueuse de chants SPRINT 1329, l’établissement Veser franchit une nouvelle étape sur le chemin du succès. Le personnel de la menuiserie a été formé sur place par un expert technique HOLZ-HER, afin de garantir une utilisation compétente et efficace de la machine. Grâce à cette formation intensive, l’ensemble du personnel est paré au mieux pour continuer à satisfaire les clients avec une précision absolue et une qualité de chants irréprochable.

HOLZ-HER présente à la menuiserie Veser tous ses vœux de succès avec la nouvelle machine.

Autres illustrations

Très satisfait de la nouvelle machine à plaquer les chants Sprint 1329: Menuiserie Veser de Munderkingen
Très satisfait de la nouvelle machine à plaquer les chants Sprint 1329: Menuiserie Veser de Munderkingen
Très satisfait de la nouvelle machine à plaquer les chants Sprint 1329: Menuiserie Veser de Munderkingen

Parfaitement paré pour relever les défis de demain avec une plaqueuse de Chants de HOLZ-HER

Bonne expérience avec la SPRINT 1329 Black Editon avec équipement complet

En 2016, la menuiserie Endl de Winzer a investi dans un modèle ultra moderne de plaqueuse de chants HOLZ-HER, dans l’objectif de revaloriser son parc machines. Des investissements réguliers conjugués à la confiance placée dans le savoir-faire de la société HOLZ-HER font de la menuiserie Endl une entreprise on ne peut mieux équipée et un interlocuteur parfait pour ses clients. Le propriétaire Roland Endl a opté pour une plaqueuse de chants SPRINT 1329 Black Edition entièrement équipée.

La SPRINT 1329 offre plusieurs atouts de taille pour l'usinage du bois : à commencer par le rechargement automatique des cartouches de colle grâce au système d’encollage optimisé « Glu Jet ». Cette technologie hybride exclusive permet d’utiliser sans difficulté les colles EVA et PUR et de réaliser des économies de ressources extrêmement importantes grâce au temps de chauffe très court de seulement 3 minutes et à la consommation réduite en énergie pour la fusion de la colle. Les chants frontaux non visibles tout comme les fonds de tiroirs, etc. sont plaqués d'un chant fin pour les protéger de l’humidité et des impacts. Par simple sélection d'un programme, les machines peuvent être rééquipées sans ouvrir le capot et sont ainsi immédiatement prêtes pour la production.

Les 45 ans d’expérience de la société HOLZ-HER dans le domaine des plaqueuses de chants sont à toute épreuve. Le résultat parle de lui-même : une transition invisible entre le panneau et le chant. Les machines HOLZ-HER sont véritablement des incontournables du parc machines de la menuiserie Endl.

Plaquage de chants de précision avec la SPRINT de HOLZ-HER

Client de référence Vogt avec une plaqueuse de chants HOLZHER Sprint 1329

La menuiserie Vogt est spécialisée dans le domaine de la conception personnalisée de meubles et d’aménagement d’intérieur. Fondée en 1955, la menuiserie n’a eu de cesse de séduire ses clients de Willstätt et des environs par sa qualité et sa fiabilité. Sur une surface de 800 mètres carrés, l’entreprise planifie, fabrique et présente ses produits pour répondre aux aspirations individuelles de ses clients.

La menuiserie considère qu’investir dans des machines haute performance est un facteur essentiel de succès. En 2016, une plaqueuse de chants SPRINT 1329 de l’entreprise HOLZ-HER est venue compléter le parc machines moderne de la menuiserie Vogt. La SPRINT 1329 séduit par sa manipulation simple, qui se traduit par une flexibilité maximale. Elle offre une technologie de fraisage extrême et constitue un pilier important de la menuiserie pour la fabrication de meubles.

Autres illustrations

Client de référence Vogt avec une plaqueuse de chants HOLZHER Sprint 1329

La gamme de produits HOLZ-HER, pilier central de la production

Binni est l’une des entreprises leaders dans les domaines de l’agencement d'intérieur, des portes et des fenêtres en République du Kosovo. Plus de 200 salariés travaillent sur quelques 18 000 m2 de surface de production et atteignent des niveaux de production de plus de 10 000 portes et 5 000 cuisines par an. Chaque année, ce sont près de 50 nouveaux produits qui sont mis sur le marché. L’entreprise exporte dans plusieurs pays européens comme la Suisse, l’Allemagne, la Belgique ou les Pays-Bas.

Binni a été fondée en 1989 et compte parmi les entreprises qui perpétuent la tradition familiale. Son modèle commercial repose sur le mariage de l’usinage de meubles selon la tradition albanaise avec des processus innovants et des technologies répondant aux standards internationaux.

L'utilisation de plusieurs machines HOLZ-HER, qui assurent l’essentiel de la production de l’entreprise, permet garantir ces standards. Outre deux scies à panneaux horizontales, l’entreprises utilise une EVOLUTION 7405 CNC verticale et un centre d'usinage CNC PRO-MASTER 7125. Le parc machines comprend également une plaqueuse de chants du type SPRINT 1327. Il serait impensable aujourd'hui que la part essentielle de la production dans l’activité quotidienne de cette grande entreprise ne repose plus sur les machines HOLZ-HER.

La vidéo présentée montre un extrait de la vidéo de Binni. L'intégralité de la vidéo est disponible sur la chaîne Youtube de Binni.

Être flexible avec les chants

Expérience positive des machines Holzher - Plaqueuses de chants, plaqueuse de chants, plaquage de chants

Les constructeurs automobiles ne sont pas les seuls à proposer des systèmes hybrides. Le menuisier Michael Schaaf, par exemple, fait confiance à une plaqueuse de chants HOLZ-HER qui est capable d'usiner du polyuréthane (PUR) et de l'éthylène-acétate de vinyle (EVA) avec des temps de rééquipement réduits au strict minimum.

Michael Schaaf est menuisier dans le cœur et dans l'âme. Son activité s'étend de l'agencement intérieur à la construction de terrasses extérieures, en passant par la fabrication de meubles, de cuisines et de salles de bain, et inclut même l'aménagement de petites boutiques hautement exclusives. Et avec son goût pour l'originalité, il se spécialise également dans l'aménagement intérieur de véhicules, et pas n'importe lesquels : les mobile homes et les caravanes tout-terrain. « Ces réalisations sont toutes individuelles », souligne-t-il et il ajoute : « En règle générale, nous réalisons deux véhicules par an. Nous considérons que c'est une niche qui nous convient parfaitement bien. De plus, nous intervenons également dans la réparation des aménagements de ce type de véhicules ». Et, selon lui, ces travaux seraient très chronophages. Il estime qu'il faut au moins deux salariés pendant quatre à cinq semaines pour une commande de ce type. Par ailleurs, on y intègre des meubles relativement petits, nécessitant un temps considérable de fabrication. C'est ainsi que la menuiserie a déjà réalisé un aménagement intérieur complet en finition haute brillance, avec parquet en lamellé collé.

  • Texte et photo : Gerd Fahry | HOB 5-2014

Autres illustrations

Références de clients Holzher satisfaits - Plaqueuses de chants
Références de clients Holzher satisfaits - Plaqueuses de chants
Références de clients Holzher satisfaits - Plaqueuses de chants

Un chef d’œuvre exceptionnel réalisé sur des machines HOLZ-HER

Référence Holzher - Expériences avec scie à panneaux, usinage CNC, plaquage de chants

C’est dans l’esprit de sa devise « Le bien-être chez soi est toujours la somme d'un tout » que la menuiserie Feine Möbel de Guntersblum entend exercer son activité. La menuiserie met un point d’honneur à encourager ses clients à réaliser leurs idées personnelles et à mettre à leur disposition une compétence technique extrême ainsi qu’un savoir-faire artisanal pour la conception de leur intérieur de rêve.

Pour un usinage parfait des meubles, l’entreprise utilise notamment une scie à panneaux horizontale de la série CUT, un centre d'usinage CNC du type PRO-MASTER et une plaqueuse de chants de la série SPRINT de HOLZ-HER. Ces machines HOLZ-HER permettent à la menuiserie de garantir à ses clients une qualité et une précision extrêmes depuis 2003.

Parallèlement à la réalisation des commandes clients, le chef junior de la menuiserie a utilisé les machines HOLZ-HER pour fabriquer son bijou de menuiserie à l'école professionnelle de Schwetzingen [Meisterschule Schwetzingen]. Ce chef d’œuvre est un meuble de couloir en orme et en verre laqué de couleurs et imprimé. L’originalité de ce chef d’œuvre lui a même valu de figurer sur le portail en ligne du magazine d’ébénisterie et de menuiserie BM Online.

Autres illustrations

Expériences positives avec scies Holzher, plaqueuses de chants, machines CNC
Expériences avec des machines Holzher - Excellent rapport qualité/prix, excellente qualité

Plus d'informations

Téléchargements

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

Brochure SPRINT (PDF, 2 MB)

Caractéristiques techniques

Ouvrir le tableau
