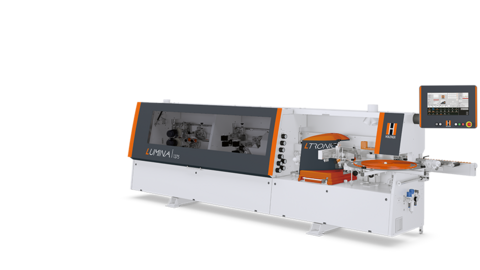

Plaqueuse de chants HOLZHER LUMINA 1375: Placage de chants pour l’artisanat de niveau industriel

HOLZ-HER LUMINA 1375 Votre machine pour accéder à la technologie du joint invisible - plaquage de chants au plus haut niveau

Votre entrée dans l’univers du joint invisible haut de gamme : la LUMINA 1375 de HOLZ-HER.

Deux méthodes pour obtenir un joint invisible absolument parfait : Glu Jet et la colle PUR résistante à l’eau ou bien LTRONIC et des chants laser, grâce à la technologie LUMINA permettant un temps de préparation minimal. Les 12 axes à commande numérique permettent une préparation rapide et parfaitement reproductible. Sachant que la LUMINA 1375 est la solution idéale d’entrée de gamme pour l’artisanat : placage de chants sans compromis de niveau industriel.


Voilà ce que vous propose la série LUMINA de HOLZ-HER

Bon à savoir

Commande Edge Control

Commande PC de HOLZ-HER : des standards élevés pour une utilisation sûre à long terme

Commande Edge Control

Écran couleur tactile 18,5" au format 16:9. Commande performante avec utilisation ultra simple pour un équipement et un rééquipement rationnel.

  • Écran couleur tactile 18,5" de série.
  • Interface graphique, toutes les informations en texte clair et/ou graphique.
  • Utilisation simple : pupitre de commande rotatif et inclinable à hauteur des yeux.
  • Sélection simplifiée des programmes par noms et numéros.
  • Mémoire de programmation importante pour chaque application.
  • Sélection individuelle des agrégats avec les fonctions valeurs de consigne, points d'extrémité et rectifications d'outils paramétrables en valeurs de base.
  • Indications des défauts en texte clair.
  • Gestion individuelle jusqu’à dix utilisateurs avec protection par mot de passe et droits individuels.
  • Connexion réseau
  • Maintenance en ligne, échange rapide de données avec le SAV HOLZ-HER.
  • Interface à code-barres.

Pack adaptatif pour une automatisation intelligente

Pack adaptatif pour une automatisation intelligente

Avec la commande optimisée et automatique de l’intégralité des réglages de pression avec contrôles de plausibilité, HOLZ-HER concrétise une gestion automatique de la quantité de colle, parfaitement adaptée au besoin. Par ailleurs, on trouve également une lame adaptative, qui s’adapte automatiquement à la pression de la lame en fonction de l’épaisseur de chant. Enfin, HOLZ-HER propose également une zone de pression adaptative qui permet de régler de manière optimale la pression des rouleaux de pression selon l’application, pour un résultat absolument parfait. Les erreurs de réglage et les taux de rebuts se trouvent ainsi réduits au strict minimum.

  • [1] Commande automatique de la quantité de colle
  • [2] Lame adaptative
  • [3] Zone de pression adaptative

Alimentation en chants avec SYNCHRO

Alimentation en chants avec SYNCHRO
Alimentation en chants avec SYNCHRO
Alimentation en chants avec SYNCHRO

Alimentation en chants SYNCHRO



Magasin de chants avec entraînement Synchro. Grâce à l'adaptation synchrone à la vitesse d'avance, le magasin garantit des écarts courts entre les panneaux et permet d'optimiser dans le même temps les dépassements de chants.

Angle d'entrée faible en raison de la conception de la buse, alimentation en chants en bois massif jusqu'à 15 mm sans difficulté (20 mm en option).

Calibrage

Calibrage
  • Réglage de la hauteur inclus pour une coupe optimale.

Unité interchangeable pour chants laser LTronic

Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser
Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser
Unité pour chants laser LTronic : un joint parfaitement invisible avec des chants laser

Unité pour chants laser Ltronic

L'unité pour chants laser LTronic est spécialement conçue pour la gamme LUMINA et usine tous les chants à couche fonctionnelle disponibles sur le marché. Pour l’usinage des chants laser, HOLZ-HER met à votre disposition deux modules NIR :

  • Module NIR pour des hauteurs de chants jusqu'à 23 mm (standard)
  • Module NIR+pour hauteurs de chants jusqu'à 45 mm (option)
    (NIR = Near Infrared Radiation)

Opérationnelle dès le démarrage : la nouvelle unité Ltronic ne requiert ni temps de chauffe au démarrage, ni phases de chauffe durant l’usinage. De plus, tout le système fonctionne sans aucun bruit, ce qui offre à l’utilisateur un avantage indéniable comparé aux autres systèmes. Les besoins en nettoyage se limitent au strict minimum : seule la vitre de protection intégrée du module NIR doit être nettoyée une fois par semaine.

L'un des points forts est la bibliothèque de chants entièrement intégrée dans la commande. Les chants coextrudés et post-extrudés les plus courants y sont déjà préenregistrés et sont facilement sélectionnables par l’utilisateur via l’écran tactile de série. Chaque chant laser requiert un apport d’énergie spécifique, qui dépend par exemple de l’épaisseur ou de la couleur du chant. Après avoir fait votre choix, Ltronic règle automatiquement les besoins en énergie. Avec sa bibliothèque de chants, HOLZ-HER vous apporte une solution exemplaire.

Station d'encollage interchangeable Glu Jet automatic

Chauffe, changement de colle et nettoyage en seulement 3 minutes

Rechargement automatique

  • Le vérin presse la cartouche ou les granulats contre les systèmes de chauffe. Lorsqu'il atteint une certaine position, un capteur donne le signal à la commande de recharger. Tant qu'un panneau est en cours d'usinage, le rechargement est retardé, et ce jusqu'à la fin de l'opération. Le vérin revient automatiquement à sa position initiale. Une nouvelle cartouche (ou les granulats) tombe du réservoir à cartouches dans le réservoir de chauffe et est mise sous pression.
  • Le fraisage sous jet permet le nettoyage automatique du système, par exemple pour le lavage de colles PUR.

Glu Jet automatic est monté en tant que système d'encollage interchangeable sur un chariot de préparation en alternance avec LTronic. Le changement se fait en 2 minutes maxi, via une interface haute précision avec attachement HSK et technologie CNC.

Zone de pression motorisée

Zone de pression à entraînement synchrone avec ajustement automatique à la vitesse d'avance
Zone de pression à entraînement synchrone avec ajustement automatique à la vitesse d'avance

Zone de pression à entraînement synchrone avec adaptation automatique à la vitesse d'avance. Rouleaux de pression droits et coniques pour un joint de colle parfait.

  • Avec axe à commande numérique pour le réglage mécanique à l'épaisseur de chant correspondante (option).

Agrégat de coupe en bout pneumatique

Agrégat de coupe en bout pneumatique - 60 mm
Agrégat de coupe en bout pneumatique - 60 mm

Pour la coupe en bout droite ou inclinée de chants fins ; inclinable pneumatiquement de série jusqu’à 10 degrés. Version haute qualité avec bâti monobloc en fonte.

Moteurs de scie à double guidage pour une découpe précise des dépassements de chants.

Agrégat de fraisage pneumatique

Agrégat de fraisage pneumatique
Agrégat de fraisage pneumatique

Agrégat de fraisage multifonction pour l'affleurage droit jusqu'à 8 mm d'épaisseur de chant, jusqu'à 3 mm de rayon, inclinable de 0 à 15 degrés. Outils au diamant inclus.
Autres équipements : Convoyeur de copeaux intégré à l’outil, système ProLock.

  • Également à commande automatique en option avec quatre axes à commande numérique et réglage automatique de l'inclinaison.

Agrégat multifonction avec 4 axes à commande numérique

Agrégat multifonction avec 4 axes à commande numérique
Agrégat multifonction avec 4 axes à commande numérique
Agrégat multifonction avec 4 axes à commande numérique

Pour affleurage droit, à rayon et à chanfrein, incluant un outil au diamant fixe au carbure avec système breveté Air Stream.

  • Commande entièrement automatique via six axes à commande numérique (option).

Agrégat de raclage

Agrégat de raclage
Agrégat de raclage

Parfaite reproductibilité, par simple pression de touche, grâce à la mécanique sans jeu et les six axes à commande numérique de haute précision.

Pack haute brillance inclus : réglage précis de la profondeur d’outil pour les panneaux haute brillance munis d’un film de protection et rouleaux palpeurs en nickel chimique.

  • Inclus dans le pack multifonction avec outil revolver 5 positions (option).

Racleur de surface (avec pré-palpage et post-palpage)

Racleur de surface avec pré-palpage et post-palpage pour le placage de chants

Finition propre de la surface avec pré-palpage et post-palpage pour des vitesses d'avance élevées. 2 lames réversibles HW, utilisables sur 4 côtés. La finition manuelle n'est plus nécessaire. Les deux unités sont escamotables automatiquement pour des applications spéciales.

Systèmes pulvérisateurs

Système pulvérisateur avant et arrière
Système pulvérisateur avant et arrière

Pulvérisateur à agent de nettoyage et agent de séparation pour la zone d'introduction et de sortie. Agent antistatique, réfrigérant, lubrifiant et commande électronique via des buses spéciales pour une parfaite finition des chants (option).

Agrégat de polissage

Polir jusqu'à la brillance
Polir jusqu'à la brillance

Polir jusqu'à la brillance ; pour une finition complète. Monté de série.

  • Également disponible en exécution oscillante (option)

Options d'extension

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO Mode pour les plaqueuses de chants HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ?

Faites-vous déjà des économies ?

En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ? Économisez jusqu'à 1 000 € par an avec le système à buses breveté Glu Jet.

En apprendre plus


Références

Chants laser à la soirée corporative

HOLZ-HER Referenzkunde Krocker aus Offenburg mit seiner Lumina 1380

La menuiserie Krocker travaille depuis de nombreuses années avec les plaqueuses de chants de la société HOLZ-HER. Établie à Offenbourg à proximité de la frontière française, elle accorde beaucoup d’importance à la qualité et la précision. La large gamme de produits de l’entreprise nécessite une plaqueuse de chants garantissant un maximum de flexibilité et un rééquipement rapide. La menuiserie travaille pour les particuliers et les professionnels et propose des salles de bain, des escaliers et même du mobilier destiné à l’aménagement de bureaux, d’établissements hôteliers ou de cabinets médicaux. Elle s’occupe de tout.

En 2016, elle a remplacé la plaqueuse de chants SPRINT 1317 qu’elle utilisait par une nouvelle LUMINA 1380, plus grande. Cette machine du fabricant HOLZ-HER permet d’obtenir des joints parfaitement invisibles, aussi bien avec la colle PUR que la technologie laser. L’opératrice attitrée de la machine est la propriétaire de la menuiserie, madame Krocker, une véritable experte en chants.

La menuiserie Krocker est membre de la corporation des ébénistes et menuisiers d’Ortenau. En 2016, c'est la menuiserie Krocker qui a organisé l’assemblée d’automne de la corporation. Des représentants des sociétés Ostermann et HOLZ-HER étaient présents afin de présenter les dernières innovations technologiques et produits. Lors de son intervention, Angelo Amico, Chef de produit plaqueuses de chants chez HOLZ-HER, a présenté les « Deux méthodes pour obtenir un joint invisible absolument parfait avec HOLZ-HER ». Les membres intéressés de la corporation ont pu découvrir les technologies et les innovations qui ont fait de HOLZ-HER l'expert du placage de chants. Avec ces technologies innovantes, la menuiserie Krocker est parfaitement parée pour relever les défis du futur.

Autres illustrations

Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA

La prochaine étape vers la perfection avec la LUMINA 1380 de HOLZ-HER

Client de reference Pfefferle satisfait de la nouvelle plaqueuse de chantsLUMINA 1380

« Par amour du bois » - c’est dans cet esprit qu'Otto Pfefferle, gère son entreprise familiale centenaire, la menuiserie Pfefferle. Établie à Tamm, cette menuiserie spécialisée en meubles et aménagements d’intérieurs séduit ses clients avec des réalisations sur mesure d’excellente qualité. Elle conçoit ses meubles avec flexibilité et est attentive aux goûts des clients. En investissant dans une plaqueuse de chants LUMINA 1380, le propriétaire Otto Pfefferle a franchi une nouvelle étape vers la perfection absolue.

La LUMINA 1380 offre une combinaison unique pour réaliser des joints parfaitement invisibles : le système d’encollage Glu Jet et l’unité laser LTRONIC de HOLZ-HER.

« Sommeil à la carte » avec des lits à eau haute qualité

La menuiserie Kobe de Reutlingen utilise plusieurs machines HOLZHER

La menuiserie Kobe de Reutlingen est depuis des années un client fidèle de HOLZ-HER. Le propriétaire Michael Kobe et son équipe utilisent depuis cette année une nouvelle plaqueuse de chants LUMINA 1380. Après une plaqueuse de chants AURIGA 1308, un centre d'usinage CNC PRO-MASTER 7018 et une scie à panneaux horizontale CUT 6120, c’est la quatrième machine du fabricant de qualité HOLZ-HER de Nürtingen. Le maître-menuisier Tobias Ernst est enchanté par cette nouvelle plaqueuse de chants haute technologie : avec son unité interchangeable, la LUMINA offre une technique de joints parfaitement invisibles, avec chants laser et colle PUR, sans les pertes de temps importantes liées au changement des agrégats.

L’entreprise de 3 salariés basés à Reutlingen est spécialisée dans la conception de lits à eau et de lits boxspring. « Sommeil à la carte », telle est la devise de l’entreprise. La menuiserie travaille avec un système de mesure moderne, afin de garantir un confort de sommeil individuel maximal. Les éléments et le cadre sont fabriqués dans l’atelier de la menuiserie selon les exigences du client. Outre des lits de grande qualité, la menuiserie fabrique aussi désormais des aménagements exclusifs de chambres à coucher et d’intérieur. Les produits de la menuiserie sont exposés dans les showrooms de Böblingen et de Reutlingen.

Autres illustrations

Client HOLZHER fidèle Kobe de Reutlingen avec plaqueuse de chants LUMINA 1380
Client de référence Kobe de Reutlingen pour plaqueuse de chants HOLZHER LUMINA
Client HOLZHER fidèle Kobe de Reutlingen avec centre d'usinage CNC PRO-MASTER 7018
