Centre d'usinage CNC PRO-MASTER 7225 Black Matrix: D’excellents résultats d’usinage grâce à 5 axes à interpolation

Machine CNC 5 axes PRO-MASTER Black Matrix de HOLZHER : l’usinage du bois et des panneaux au plus haut niveau

La PRO-MASTER 7225 Black Matrix offre une énorme flexibilité et une convivialité maximale. Grâce à ses composants haut de gamme, le nouveau centre d'usinage CNC 5 axes garantit précision et sécurité de fonctionnement pour de longues années. Il est équipé entre autres de guides linéaires inversés trempés couverts sur tous les axes. De plus, le bâti de machine et la potence mobile sont optimisés et d’une rigidité extrême, ce qui permet d’obtenir d’excellents résultats d’usinage. Les vis à billes de précision sur l'axe Z et la crémaillère inclinée trempée sur les axes X et Y garantissent un usinage ultra précis sur toute la longueur de la machine. Qui dit mieux ? C’est chez HOLZ-HER uniquement que vous obtiendrez 10 ans de garantie sur tous les guides linéaires.

La PRO-MASTER 7225 Black Matrix dispose d'une technologie de commande et d’entraînement de dernière génération avec un puissant entraînement direct sur tous les axes, qui sont totalement interpolés. Des agrégats de fraisage ultra performants avec des courbes exceptionnelles rendement et une stabilité de fonctionnement élevée pour mettre en œuvre votre créativité dans des produits d'une qualité maximale. L'agrégat de perçage est conçu pour des temps de cycle courts et des usinages hautement diversifiés.

La table à dépression haut débit fraisée avec précision garantit un maintien sûr de vos panneaux. Les butées sont anodisées et guidées dans des douilles excentrées trempées et ajustables pour des origines précises sur le long terme. Des changeurs d'outils embarqués et des changeurs pick-up fixes assurent des temps de rééquipements courts.


Bon à savoir

Puissant agrégat de fraisage 5 axes "Matrix"

Puissant agrégat de fraisage 5 axes jusqu’à 17 kW
Puissant agrégat de fraisage 5 axes pour la Pro-Master Black Matrix
Puissant agrégat de fraisage 5 axes : tête d’usinage à cardan d’une puissance jusqu’à 17 kW

La « cinquième dimension » de l'usinage du bois

La tête d’usinage à cardan d’une puissance jusqu’à 17 kW (10 kW en version standard) garantit la fabrication précise de pièces aux courbures complexes, telles que des marches d'escalier ou des formes spéciales de mobilier et de modèles au design exigeant. La tête d’usinage compacte, puissante et à interpolation complète travaille à une vitesse jusqu’à 24 000 tours par minute et s’avère extrêmement productive, grâce à son palier en céramique et au refroidissement par liquide.

La particularité de la broche 17 kW (S6) en option réside dans la technologie PRO-TORQUE, qui permet des couples extrêmement élevés sur la broche grâce à une fixation mécanique automatisée des axes A et C. Le capot d’aspiration 8 emplacements réglable permet une aspiration optimale.

CabinetControl : programmation simplifiée de meubles

Programmation simplifiée de meubles
La commande machine conviviale et de haute qualité de HOLZ-HER
Lancement automatique du programme d'usinage CNC par simple pression de touche

CabinetControl : logiciel de conception simplifiée de meubles à éléments

À la fois conviviale et de haute qualité, la nouvelle commande machine de HOLZ-HER fait partie intégrante de la conception machine. Le CAMPUS/NC Hops avec licence bureau et machine et le puissant logiciel de CAO aCADemy fait partie du pack d’équipements. Le logiciel intégré de design de mobilier CabinetControl Base complète le pack en lui apportant une vraie valeur ajoutée. Cette offre fournit tous les éléments indispensables à un usinage efficace et à un grand confort d’utilisation, incluant entre autres une interface à code-barres, un boîtier de commande manuelle, des fonctions d’importation et bien davantage encore.

  • CabinetControl Base déjà de série dans le pack logiciel.
  • Conception de meubles à éléments.
  • Visualisation en 2D et 3D possible.
  • Adaptation rapide aux demandes spécifiques des acheteurs de mobilier.
  • Parfaite présentation des meubles.
  • Réalisation automatique des plans de coupe.
  • Lancement automatique du programme d’usinage CNC par simple pression de touche.
  • Version professionnelle en option du CabinetControl PRO, également avec bibliothèque, calcul, transfert de données à la scie à panneaux horizontale, etc.
  • Idéal également pour l'aménagement de cuisines et autres espaces.

Module 5 axes CAMPUS, simulation 3D

Fraisage simultané avec module 5 axes CAMPUS

Simulation d'enlèvement de copeaux 3D de série

Dès l'équipement de base, les machines PRO-MASTER sont fournies avec une simulation d'enlèvement de copeaux 3D aboutie. La simulation de machine 3D CAMPUS est également disponible comme option supplémentaire. Elle vous offre :

  • Protection anticollision
  • Simulation tridimensionnelle des mouvements de la machine et de l'usinage du panneau
  • Représentation graphique de la tête d'usinage, de l'outil et porte-outils, de la table et du système de serrage.

Véritable fraisage 5 axes à haute vitesse avec CURVE 3D

Le pack CURVE 3D Performance en option offre des avantages supplémentaires pour les utilisateurs de fraises 5 axes haute puissance. On utilise ici la performance haut de gamme de la broche 5 axes pour un véritable fraisage à haute vitesse avec des résultats parfaits. Le module CURVE 3D est également idéal pour augmenter les performances en cas de connexion avec des logiciels tiers de CAO/GAO et offre des interpolations spline parfaites.

Fraisage simultané avec module 5 axes CAMPUS

Le module complémentaire de NC-HOPS soutient l’interpolation des 5 axes pour l’usinage à plusieurs niveaux, par exemple :

  • Fraisage simultané 5 axes.
  • Support de l’interpolation 5 axes grâce à la courbe de guidage supérieure et inférieure (usinage simultané).
  • Deux contours sur calques définis sont interprétés pour un usinage sur 5 axes.

Tête de perçage intégrée

Tête de perçage 16 ou 18 broches intégrée

Avec les têtes de perçage intégrées, la PRO-MASTER est parfaitement équipée.

16 broches

  • Agrégat de perçage avec 10 broches verticales (X = 6 / Y = 4)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

24 broches

  • Agrégat de perçage avec 18 broches verticales (X = 11 + 2 / Y = 6)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en équipement de série.

Tête d'usinage optimisée pour la pratique

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER est multifonctionnelle et parfaitement équipée pour une fabrication rationnelle d’éléments de meubles plus simples et plus complexes, sur la durée.

La construction intégrée compacte fait de la tête d’usinage un modèle de dynamique, d’accélération et de précision de positionnement. La série PRO-MASTER offre un large éventail d'usinage dès l'équipement de base.

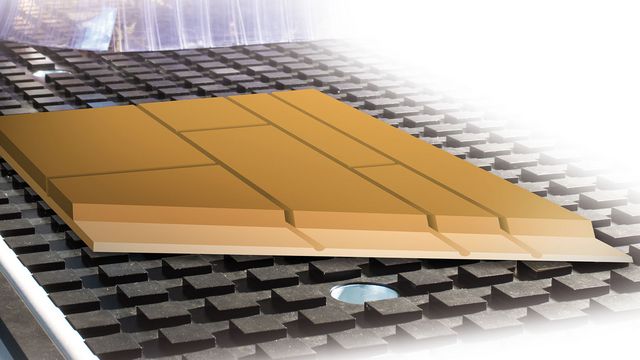

Table Nesting ultra flexible

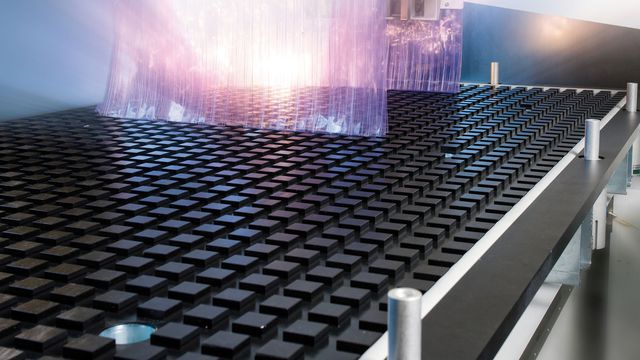

Table de Nesting haute flexibilité : la technologie Nesting pour une fabrication rationnelle
Table de Nesting haut débit : la technologie Nesting pour une fabrication rationnelle

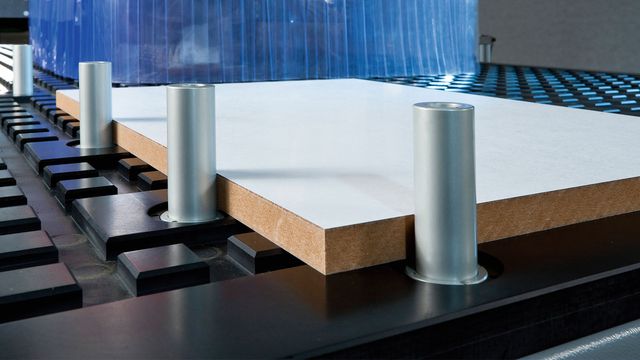

Table de Nesting haute flexibilité : la technologie Nesting permet d'optimiser l’usinage et la découpe de panneaux.

Table de Nesting haut rendement

Technologie Nesting pour une fabrication rationnelle. Il s’agit de fixer une plaque d’usure poreuse (généralement en médium fin) en créant une dépression sur la table de la machine. Cette plaque fait office de « surface ventouse » et de support des panneaux à usiner. La technologie Nesting permet d'optimiser le travail et la découpe de panneaux.

  • Pour le formatage de plans de coupe imbriqués sur la table de Nesting.
  • Usinage de panneaux sur des ventouses positionnées manuellement.
  • Le faible entraxe (50 mm) de la table Nesting HOLZ-HER garantit une bonne répartition de la dépression sur l'ensemble de la surface de la table.
  • 4 zones d’usinage à l’avant (course 150 mm) et à l’arrière (course 70 mm) avec butées.

Beaucoup de place pour tous les équipements

Le changeur à plateau embarqué à 12 ou 18 emplacements
Changeur linéaire 14 ou 16 emplacements
Beaucoup de place pour un outillage diversifié

Le changeur à plateau embarqué à 12 ou 18 emplacements permet des temps d'équipement courts et une productivité maximale. Un changeur pick-up spécial est disponible pour des lames de scie jusqu'à Ø 350 mm.

En complément, il existe un changeur pick-up doté de deux emplacements pour de grands renvois d'angle ainsi qu'un changeur linéaire 14 ou 16 emplacements pour des équipements complets.

Pour des applications à utilisation intensive d'outils comme par exemple pour la construction de fenêtres, l'équipement peut être complété par un changeur d'outil shuttle supplémentaire avec jusqu'à 60 emplacements.

Agrégats interchangeables innovants

Agrégats interchangeables pour des applications des plus variées

Votre longueur d'avance pour des produits de haute qualité

Broches multiples classiques, agrégats de serrures de portes et de sciage, ainsi que des applications spéciales, telles que le burinage à burin creux et l'usinage de mousses synthétiques à l'aide d'agrégats de sciage : un grand nombre d'agrégats interchangeables pour les applications les plus variées sont à votre disposition pour toutes les machines de la série PRO-MASTER.

Pour des découpes d'angle et des perçages précis, des renvois d'angle variables avec affichage d'angle numérique et réglage d'angle sont également disponibles.

TouchLabel : pour un aperçu durant l'étiquetage

TouchLabel : l'imprimante à étiquettes incluse dans le pack édite des étiquettes adhésives à code-barres
TouchLabel : la solution parfaite durant l'étiquetage

TouchLabel : la solution parfaite durant l'étiquetage

L'écran tactile 21.5" offre un aperçu parfait sur le résultat d’usinage. Il vous suffit d'appuyer sur le panneau et l'imprimante à étiquettes incluse dans le pack génère des étiquettes autocollantes à code-barres.

Le module d'impression d'étiquettes CAMPUS intégré permet l'impression de texte normal et de codes-barres (code à barres et matrice de données 2D). Bien évidemment, vos étiquettes à code-barres peuvent être ajustées individuellement grâce à l'éditeur d'étiquettes.

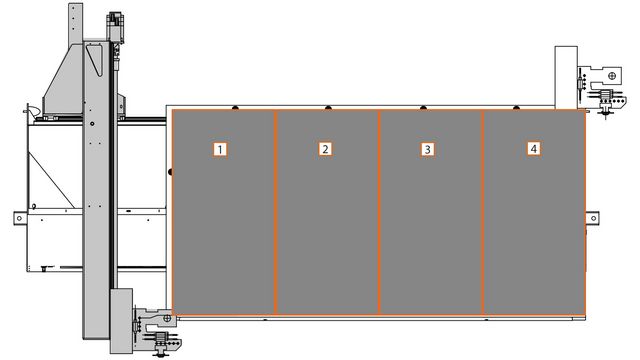

Systèmes de dépression à plusieurs circuits

Zones de dépression flexibles pour des tailles de panneaux variables

Zones de dépression flexibles pour des tailles de panneaux variables

Les systèmes de dépression à plusieurs circuits en option vous donnent la possibilité de partager la table de Nesting en différentes zones de dépression grâce à la commande. Vous avez ainsi le choix entre des solutions à 2, 4 et 8 zones.

Idéal pour l'ajustement de la table d'usinage aux différentes tailles de panneaux pour une dépression optimisée.

Parfait pour les applications spéciales

CNC 5 axes Black Matrix : Haute puissance pour toutes les applications grâce à des outils utiles
Grâce à ses options flexibles, la Black Matrix est parfaitement équipée pour l’usinage de matériaux divers

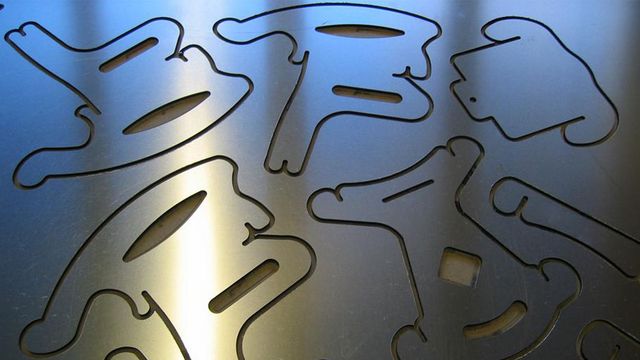

La Black Matrix est parfaitement équipée pour l’usinage de métaux, de matériaux composites et de matières synthétiques

Haute puissance pour toutes les applications grâce à des outils utiles

Grâce à des options flexibles, la PRO-MASTER Black Matrix convient parfaitement à l'usinage de :

  • Métaux non ferreux

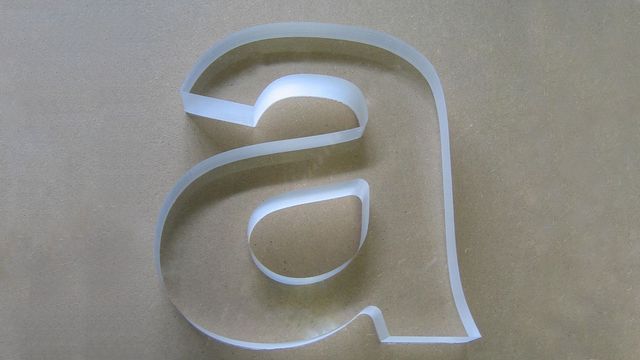

  • Matériaux composites (par ex. : ALUCOBOND)
  • Matières synthétiques

Grâce au « ColdGun », votre panneau et la fraise restent toujours froids. Cette option permet également une durée de vie extrêmement longue de vos outils. À titre d'alternative, la quantité minimale de lubrification donne la possibilité lors de l'usinage d'utiliser des antiadhésifs dosés avec la plus grande précision.

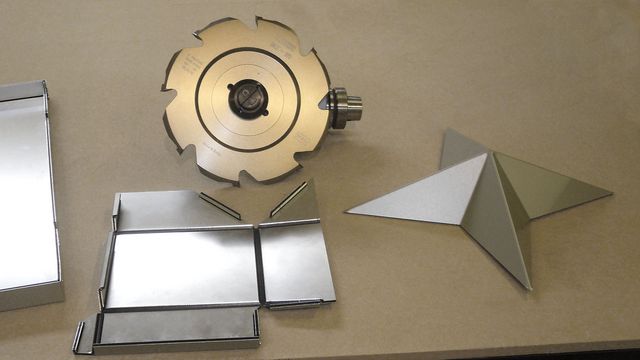

L'utilisation de rainureuses en V et de lames de scie sur des agrégats interchangeables HOLZ-HER permet également de minimiser considérablement les temps de procédés.

Fraise de serrure de portes pour les professionnels

Fraise de serrure de portes pour les professionnels
Usinage efficace de cadres de portes et autres éléments d'encadrement

Fraisage de serrure de portes

Les moteurs de fraise ultra performants de l'agrégat de fraisage horizontal en option font de la série PRO-MASTER une absolue professionnelle de la fabrication de portes. Dans la version 5 axes, l'agrégat de fraisage remplit naturellement le même rôle.

  • HOLZ-HER propose un large éventail d’agrégats interchangeables compatibles, à la fois puissants et fiables pour toutes les applications.

Pointeur laser de série

Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage

Pointeur laser pour un positionnement exact de la ventouse ou pour l'approche du contour de la pièce, monté à droite et à gauche de la tête d’usinage.

Laser à contour : la solution complète du positionnement

Laser à contour : la solution complète du positionnement
Laser à contour : la solution complète du positionnement

Le laser à contour projette l'ensemble du contour et toutes les ventouses nécessaires simultanément, ainsi que toutes les positions de traverses, sans restriction du nombre de lignes à projeter.

Concepts de sécurité variables

Tapis de sécurité 3 zones ou bumper de sécurité

Des concepts de sécurité modernes vous offrent deux possibilités : un tapis de sécurité trois zones breveté ou un bumper de sécurité. Ainsi, les centres d’usinage HOLZ-HER peuvent être adaptés de manière personnalisée et en toute sécurité à vos conditions d’exploitation.

Technique du vide efficace

Pompes à vide extrêmement performantes et efficaces
ECO VAC

Des pompes à vide extrêmement performantes et efficaces garantissent le parfait maintien des panneaux. Nécessitant que peu de maintenance, l'outillage fonctionnant à sec se distingue également par de faibles émissions sonores et des besoins de maintenance extrêmement réduits.

La commande du vide intelligente ECO VAC commande également la performance de vide nécessaire à partir d'un logiciel en cas d'utilisation de pompes.

Aspiration flexible

Aspiration flexible, programmable sur huit positions

Aspiration flexible, programmable sur huit positions

Positionnable sur la tête d'usinage de manière entièrement automatique sur huit positions, pour un ajustement précis du capot à la hauteur de pièce. Une aspiration optimale des copeaux est ainsi garantie.

Pupitre de commande mobile

Pupitre de commande mobile pour les centres d'usinage CNC HOLZHER

On accorde une importance grandissante à la conception ergonomique de votre poste de travail. HOLZ-HER propose de série pour tous les modèles PRO-MASTER un pupitre de commande mobile, équipé d’un écran 21,5 pouces 16/9 et vous offrant une parfaite ergonomie pour l'opérateur. Avec les roues fixées au pupitre, vous pouvez le positionner à l’endroit qui vous permettra d’assister au mieux le processus de fabrication.


Options d'extension

Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


Références

Du sur-mesure jusque dans les moindres détails

Referenzkunde Riedinger aus Bühl ist sehr zufrieden mit der Kantenanleimmaschine und der CNC-Maschine

L’entreprise Massivholz-Möbel GmbH Riedinger de Bühl est spécialisée dans la fabrication haut de gamme de meubles en bois massif, conçus selon les souhaits et les attentes des clients. L’entreprise utilise plusieurs machines de la société HOLZ-HER. Pour sa production de meubles, l’entreprise Riedinger a recours à une plaqueuse de chants AURIGA 1308XL et un centre d’usinage CNC 5 axes PRO-MASTER 7225.

L’AURIGA 1308XL offre un usinage complet des chants d’une extrême efficacité malgré sa compacité et est dotée de trois agrégats de finition. Avec le centre d’usinage CNC PRO-MASTER 7225, l’entreprise dispose d’une machine au design novateur dont l’éventail de performances est adaptable à toutes les conditions d'exploitation.

Du sur-mesure jusque dans les moindres détails - avec les machines HOLZ-HER qu’elle utilise, l’entreprise Riedinger est plus qu’à la hauteur de cette devise.

Autres illustrations

Le centre d'usinage CNC Pro-Master 7225 chez le client de référence HOLZHER Riedinger
Le centre d'usinage CNC Pro-Master 7225 chez le client de référence HOLZHER Riedinger
Le centre d'usinage CNC Pro-Master 7225 chez le client de référence HOLZHER Riedinger

Mise en scène de marques avec des machines professionnelles

Referenzkunde ARNO GmbH aus Wolfschlugen mit einer HOLZHER Tectra und Pro-Master

Établie à Wolfschlugen près de Stuttgart, la société ARNO GmbH fait une mise scène esthétique, exigeante, attirante et efficace des marques sur le point de vente. Avec plus de 80 années d’expérience et plus de 250 collaborateurs dévoués dans le monde entier, la société s'est forgé une position d'expert multibranches pour les boutiques, le shop in shop, le display et le digital. Ses compétences englobent absolument tout, de la conception à la logistique et l’installation, en passant par l’analyse de la valeur, la construction et la production. Elle gère des projets complexes d’envergure internationale, grands ou petits, pour des marques et des sociétés commerciales multinationales. ARNO est un acteur mondial qui dispose de méthodes certifiées et affiche un objectif clair : créer des univers d’expérience qui incitent à l’achat. Outre le siège à Wolfschlugen près de Stuttgart, le groupe ARNO compte d’autres sociétés à Munich, Bristol, Istanbul, Moscou, Canton, Shanghai et une alliance stratégique à New York.

Depuis fin avril, deux nouvelles machines, un centre d’usinage PRO-MASTER 7125 5 axes CNC et une scie à panneaux TECTRA 6120 de la société HOLZ-HER servent à la préparation technique des produits, la conception des prototypes et la production. Après des analyses et des comparatifs détaillés des solutions du marché, il s’est avéré que les machines de HOLZ-HER répondaient au niveau élevé d’attentes et d’exigences pour l’ensemble des applications d'usinage du large éventail de production d’ARNO. Outre le rapport qualité/prix, la proximité directe du fabricant ainsi que l’accompagnement pour le démontage des anciennes et l’installation des nouvelles machines ont convaincu les décideurs. Après plusieurs journées de formation approfondie, les premières commandes ont pu être exécutées sur les deux machines à la plus grande satisfaction de la société. Peter Köstlin, Responsable d’équipe préproduction, est enchanté par l’utilisation des deux nouvelles machines : « C’est un véritable plaisir de travailler avec ces nouvelles machines et de découvrir sans cesse de nouvelles possibilités. »

Autres illustrations

ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer Plattensäge Tectra
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master

Une production alliant plaquage de chants, technologie CNC et usinage complet

Référence Holzher - Technologie CNC, usinage complet, plaquage de chants - Expériences positives avec machines Holz-her

L’entreprise Henss Innenausbau de Feldkirch, mieux connue sous le nom AUF&ZU, est un client HOLZ-HER satisfait et possède désormais une grande part- des machines de production du fabricant de renom de Nürtingen.

La marque AUF&ZU jouit de plusieurs décennies d’expérience dans l’agencement intérieur. Spécialisée dans les portes coulissantes, elle s’est diversifiée dans la conception d’armoires. Les armoires se sont transformées en véritables espaces où chaque centimètre s'optimise. Les systèmes AUF&ZU allient au mieux les besoins conceptuels et l'esthétique, le tout avec des possibilités illimitées en termes d’agencement. En plus de 60 années d’expérience dans la branche, la marque a développé un savoir-faire que de nombreux clients fidèles apprécient.

Tous les produits de l’entreprise sont issus de la production interne. Depuis 2013, AUF&ZU utilise pour sa production des machines HOLZ-HER. On compte notamment parmi les produits installés un centre d'usinage CNC 5 axes PRO-MASTER 7225 ainsi qu'un centre d'usinage CNC vertical EVOLUTION 7405 pour l’usinage complet de panneaux. Outre l'usinage CNC, l’entreprise mise également sur les plaqueuses de chants de HOLZ-HER. Le modèle actuellement utilisé est le prédécesseur de l’ACCURA : une ARCUS 1334.

Les machines HOLZ-HER permettent à AUF&ZU d’incarner les valeurs clés de l’entreprise : un travail précis, une technologie dernier cri et l’utilisation de produits européens afin de produire des produits haut de gamme et durables à destination des clients.

Autres illustrations

Expériences positives avec des machines Holz-her : 5 axes CNC, plaqueuse de chants, usinage 4 chants
Expériences positives/références avec machines Holzher : utilisation de longue date de machines Holzher

Plus d'informations

Caractéristiques techniques
